Painéil Díon Seam Buan

SENBO Ábhar Tógálasoláthraíonn sé painéil díon seamacha mar chuid dá raon táirgí córais díon miotail. Déantar na painéil seo a rolladh ó chorna miotail isteach i bpróifíl ard-rib agus ceanglaítear iad le chéile trí imill ingearacha na bpainéal in aice láimhe a nascadh. Úsáidtear go forleathan iad i bhfoirgnimh phoiblí mór-réise agus áiseanna tionsclaíocha ina bhfuil gá le huiscedhíonta fadtéarmach agus friotaíocht gaoithe.

Is comhpháirt miotail phróifílithe é an painéal díon seam seasta a chruthaítear trí cornaí miotail a fhoirmiú rolla isteach i dtrasghearradh ard-rib. Cruthaíonn sé comhthionól dín comhtháite trí imill ingearach na bpainéal in aice láimhe a chomhghlasáil agus a ghlasáil.

Murab ionann agus leatháin chruach phróifíle caighdeánacha atá ceangailte go díreach le purlins le scriúnna treáite, nascann an córas seam seasta painéil leis na purlin ag baint úsáide as gearrthóga cóimhiotal alúmanaim atá saindeartha. Tá na gearrthóga seo ar ancaire leis na purlins. Gearrtar na painéil ar na gearrthóga, agus ansin déanann meaisín seamaithe imill ingearacha na bpainéal in aice láimhe a chomhghlasáil ag baint úsáide as glas amháin nó glas dúbailte 360°. Cruthaíonn sé seo nasc sleamhnáin idir na painéil agus na gearrthóga, chomh maith le séala daingean comhghlasála idir na painéil féin.

Roghanna Bunábhar agus Próifílí Coiteann

Braitheann an roghnú bunábhar ar an timpeallacht oibriúcháin agus ar riachtanais marthanachta:

Bileoga cóimhiotal alúmanaim-Mhaignéisiam-Mangainéis (Gráid AA3004/3003):Go tipiciúil 0.7–1.2 mm tiubh, le neart toraidh de 190 MPa ar a laghad, neart teanntachta 240–285 MPa, agus dlús 2.73 g/cm³. Tá sé seo thart ar aon trian de dhlús na cruach. Tá saol seirbhíse an dearadh níos mó ná 50 bliain.

Leatháin chruaiche Aluzinc (brataithe alúmanam-since):Tairiscint 3-5 huaire an fhriotaíocht creimeadh de chruach ghalbhánuithe caighdeánach.

Bileoga cruach dhosmálta:Oiriúnach d'fhoirgnimh phoiblí cósta ar scála mór a dteastaíonn ard-fhriotaíocht gaoithe.

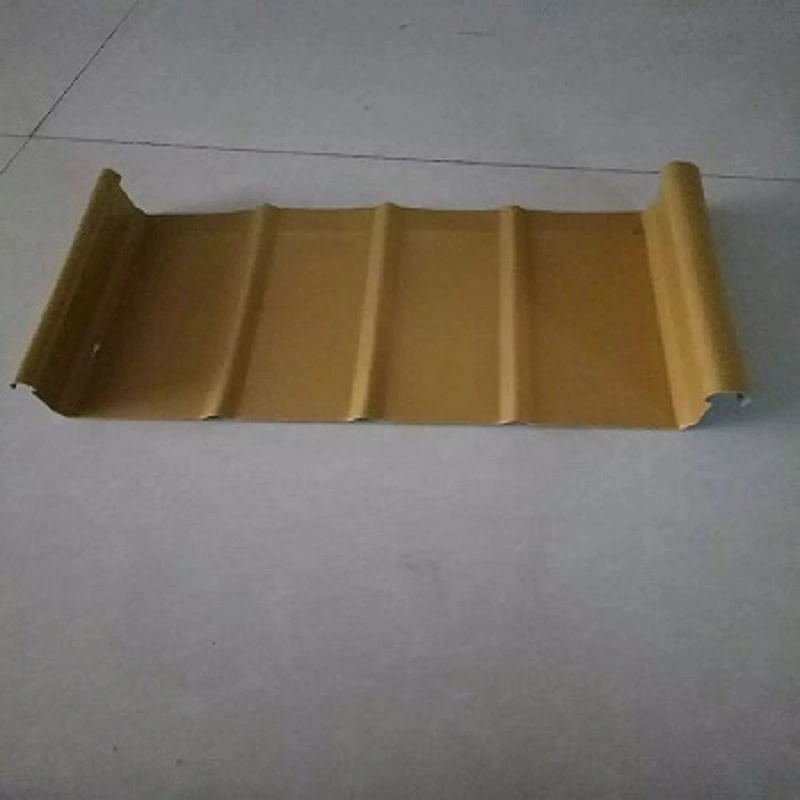

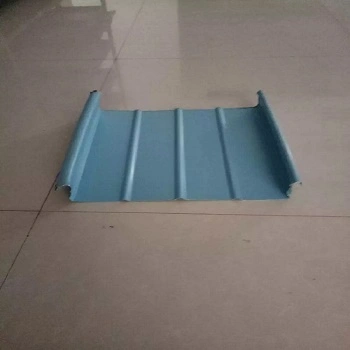

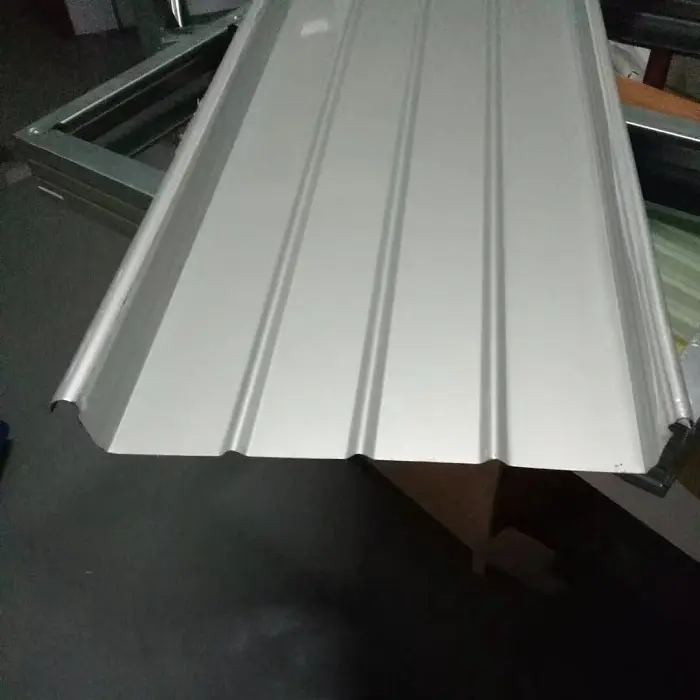

I measc próifílí painéil coitianta tá YX65-300, YX65-330, YX65-400, agus YX65-430. Tá airde rib 65 mm ar phróifíl YX65-300 agus leithead clúdaigh éifeachtach 300 mm. Go hidéalach, ba cheart go mbeadh painéil leanúnacha feadh treo na fána gan hailt nó naisc scriú. Go ginearálta níor chóir go mbeadh fad na bpainéal próifílithe níos mó ná 25 m, agus ní mór pointí rialaithe dífhoirmithe a ionchorprú.

Comhdhéanamh an Chórais agus Feidhmchláir Ghinearálta Tionscadail

Is gnách go n-úsáidtear struchtúr ilchodach ilchiseal le córas díon seam iomlán ina sheasamh. Mar shampla, úsáideann an tionscadal halla taispeántais "Fuinneog go Todhchaí Taihu Theas" cóimeáil díon comhdhéanta de bhileog bonn (cruach próifílithe), bord inslithe olann carraige, agus an painéal díon seam seasamh. Comhtháthaíonn sé seo tacaíocht struchtúrach, insliú theirmeach, agus feidhmeanna uiscedhíonta. Ar an gcaoi chéanna, úsáideann tionscadal saoire sciála Yaoxue Ice and Snow World córas díon seam seasta alúmanam-maignéisiam-mangainéise in éineacht le córas inslithe teirmeach comhtháite.

Feidhmíocht i bhFíorchoinníollacha

1. Friotaíocht Ardaithe Gaoithe: Deimhnithe ag Tástáil Lánscála

Tá friotaíocht gaoithe ina tháscaire feidhmíochta ríthábhachtach do chórais díonta seam seasta i réigiúin chósta agus i dtionscadail tógála poiblí ar scála mór. Mar chuid den tionscadal athchóirithe agus atreisithe do dhíon miotail Chríochfort 2 ag Aerfort Nanchang Changbei, rinneadh tástáil chórasach ar phainéal díon miotail seam seasta HXY-400 trí thrialacha ardaithe gaoithe ar scála iomlán.

Léirigh na torthaí gur mhéadaigh úsáid gearrthóga athneartaithe cumas ualachiompartha ardaithe gaoithe 4.18 uair i gcomparáid le painéil gan ghearrthóga. Bhí tionchar díreach ag fachtóirí cosúil le spásáil na purlin, cumas lomadh na gcónascóir purlin, agus neart flexural na purlin féin ar chumas ardú gaoithe. Nocht taighde ar dhíonta miotail le spásanna éagsúla purlin comhghaolmhaireacht dhíreach idir ualach teip deiridh an chórais seasaimh seam agus an spásáil purlin. Bhí na torthaí turgnamhacha ailínithe le treochtaí a breathnaíodh in insamhaltaí uimhriúla, ag soláthar bonn do dhearadh agus tógáil ualach gaoithe deiridh.

2. Uiscedhíonach agus Aerdhíonacht: Déchosaint trí Shéamadh 360° agus Séalaithe Réamh-insteallta

Comhlíonann an córas díon seam seasta na ceanglais maidir le haerdhíonacht, uiscedhíonta, agus friotaíocht ardaithe gaoithe trí úsáid a bhaint as séalaithe réamh-insteallta lán-fhad laistigh de na painéil miotail agus glas seam 360 °. Déanann na painéil aonad leanúnach ar feadh an fhána gan hailt nó naisc scriú nochta, rud a laghdaíonn rioscaí sceite a bhaineann le díonta ceanglóir nochta traidisiúnta, mar shampla creimeadh ag poill ceanglóir agus díghrádú séalaithe.

Tá gá le cóireálacha gealánacha ag gach acomhal ina mbuaileann painéil dín le ballaí aghaidheanna nó struchtúir a théann tríd an díon. Cuirtear ábhair shéalaithe i bhfeidhm ar na hailt lap. Tá gá le nascáil shlán le séalaithe silicone ag an bhforluí idir an flashing bonn agus an painéal, agus úsáidtear stiallacha séalaithe cúr idir an flashing barr agus an painéal, chomh maith le idir an imeall Baile Átha Troim agus an painéal.

3. Leathnú Teirmeach agus Bainistíocht Crapadh: Tacaíochtaí Sleamhnáin agus Dífhoirmiúchán Rialaithe

Is feiniméan fisiceach bunúsach é leathnú teirmeach agus crapadh ábhar miotail faoi luaineachtaí suntasacha teochta. Ligeann an nasc sleamhnáin idir na painéil díon seam seasta agus a dtacaí seasta do na painéil leathnú agus crapadh go saor ar feadh an fhána mar fhreagra ar luaineachtaí teochta, rud a fhreastalaíonn ar strus teirmeach.

Cé nár cheart go mbeadh fad na bpainéal próifílithe níos mó ná 25 méadar go hidéalach, ní mór pointí rialaithe dífhoirmithe cuí a bhunú chun treo leathnaithe agus crapadh a threorú. Cuireann sé seo cosc ​​ar bhúclaáil painéil nó ar dhícheangal ó na nascóirí tacaíochta. Cuireann an tréith seo ar chumas freisin faid painéil aonair suas le 35 méadar nó níos mó a úsáid, ag laghdú líon na bhforluí trasnacha.

4. Iarratas ar Dhíon Cuartha Mór-Réise: Bailíochtú trí Thionscadal Ionad Coinbhinsiúin agus Taispeántais Xiamen

Baineadh úsáid as córas painéil díon seam seasta FLEX-LOK 400 le haghaidh díonta miotail cuartha mór-réise (99m agus 72m) de thionscadal Chéim III Ionad Coinbhinsiúin agus Taispeántais Xiamen. Cuimsíonn an córas purlin ghalbhánuithe ard-neart, painéil díon seama seasamh, agus deicáil urláir struchtúrach. Tá sé cruthaithe go dtugann sé friotaíocht in aghaidh ardú gaoithe agus creimeadh, chomh maith le feidhmíocht uiscedhíonta agus inslithe theirmigh.

Le linn na tógála, rinneadh rollaí ar na painéil dín ar an láthair, agus suiteáladh na comhpháirteanna i dtreo atá os comhair na gaoithe a bhí ann. Cuireadh ceanglais dochta suite i bhfeidhm maidir le hailt mhionsonraithe a shuiteáil. Ar an gcaoi chéanna, cuireadh an córas díon alúmanam-maignéisiam-mangainéise seam seasamh i bhfeidhm go rathúil ar struchtúr cruach cuartha casta an tionscadail Halla Taispeántais "Fuinneog go dtí an Todhchaí" i nDeisceart Taihu.

5. Caighdeáin Tógála agus Suiteála: Tacaíocht ó Atlais agus Sonraíochtaí Caighdeánacha Náisiúnta

Tacaíonn córas caighdeáin le tógáil agus suiteáil na bpainéal díon seamacha seasta. I gcomhréir leis an tsonraíocht theicniúil JGJ 255-2012 (Sonraíocht Theicniúil maidir le Díonta Soilsiú Lae agus Díonta Miotail), tá diallais incheadaithe sainithe go soiléir maidir le cáilíocht na suiteála: diall 5-7 mm i bhfeistiú comhpháirteanna fadaimseartha leanúnacha (le tairseach 35-méadar) agus +20 / +30 mm tairseach fána-mhéadair (diall díon miotail).

Soláthraíonn an t-atlas caighdeánach náisiúnta 24CJ113-1 (Sonraí Ailtireachta do Phainéil Miotail (Cuid I): Córas Díonta Miotail Seasta Seamáilte 360 ​​°) líníochtaí mionsonraithe tógála do gach pointe nasctha, ó joints painéil go gáitéir, stiallacha soilsithe lae, aerálaithe, agus seoltóirí cosanta tintreach.

Sonraíochtaí Mionsonraithe Sracfhéachaint

Tá na paraiméadair seo a leanas bunaithe ar tháirgeadh caighdeánach agus ar chaighdeáin náisiúnta ábhartha. Tá saincheaptha ar fáil chun freastal ar riachtanais tionscadail ar leith.

Láidreachtaí Croí-Táirgí

1. Uiscedhíonta Struchtúrtha gan poill ceanglóir.Ní théann aon scriúnna isteach ar dhromchla an phainéil. Laghdaítear na rioscaí sceite a bhaineann le poill ceanglóir trí nasc comhghlasála seamed 360 ° in éineacht le séalaithe réamh-insteallta leanúnach.

2. Friotaíocht Gaoithe Infhíoraithe agus Inchoigeartaithe.Deimhníonn tástáil ardaithe gaoithe ar scála iomlán gur féidir le gearrthóga athneartaithe an cumas ualachiompartha a mhéadú 4.18 uair. Bíonn tionchar díreach ag fachtóirí cosúil le spásáil purlin agus cumas ualaigh cónascaire ar fheidhmíocht friotaíochta gaoithe an dín.

3. Leathnú Teirmeach Oiriúnaitheach agus Crapadh.Ligeann gearrthóga sleamhnáin do na painéil leathnú agus conradh a dhéanamh go saor ar feadh an fhána. Cinntíonn pointí rialaithe treoraithe dífhoirmithe go dtarlaíonn gluaiseacht sa treo atá beartaithe, rud a choscann buckling painéil nó dícheangail.

4. Roghanna Éagsúla Ábhar.Tá cóimhiotal alúmanaim-maignéisiam-mangainéise (saol seirbhíse níos mó ná 50 bliain), cruach brataithe Al-Zn, agus cruach dhosmálta ar fáil chun freastal ar thimpeallachtaí creimneach éagsúla agus riachtanais tionscadail.

5. Tacaíocht Caighdeáin Chuimsitheach.Tacaíonn GB 50345, JGJ 255-2012, agus an caighdeán náisiúnta atlas 24CJ113-1 le dearadh, mionsonraí struchtúracha, agus glacadh suiteála.

Nótaí Roghnúcháin agus Suiteáil

Le haghaidh dearadh resistant gaoithe:Cuireann spásáil purlin agus cineál gearrthóg isteach go mór ar chumas ardaithe gaoithe. Ba cheart tástáil ar scála iomlán nó ríomhanna innealtóireachta a úsáid chun an chumraíocht roghnaithe a fhíorú. D'fhéadfadh go mbeadh gá le gearrthóga athneartaithe i réigiúin ard-ghaoithe.

Le haghaidh feidhmeanna painéil fhada:Má sháraíonn fad an phainéil 25 m, cuir pointí rialaithe dífhoirmithe san áireamh chun gluaiseacht teirmeach a threorú. Deimhnigh go gceadaíonn sonraí an ghearrthóg sleamhnáin an raon gluaiseachta a bhfuiltear ag súil leis gan a bheith ceangailteach.

Le haghaidh timpeallachtaí creimneach:Roghnaigh an t-ábhar bonn de réir coinníollacha nochta. Tá cóimhiotail Al-Mg-Mn agus cruach dhosmálta oiriúnach d'atmaisféar cósta nó tionsclaíochta. Fíoraigh comhoiriúnacht an bhrataithe le fachtóirí comhshaoil ​​áitiúla.

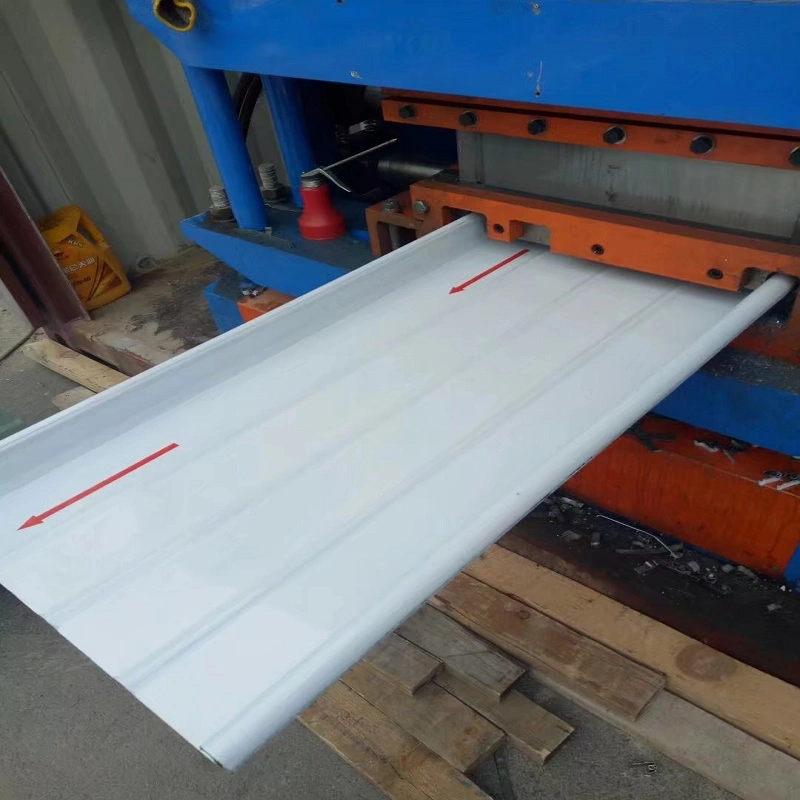

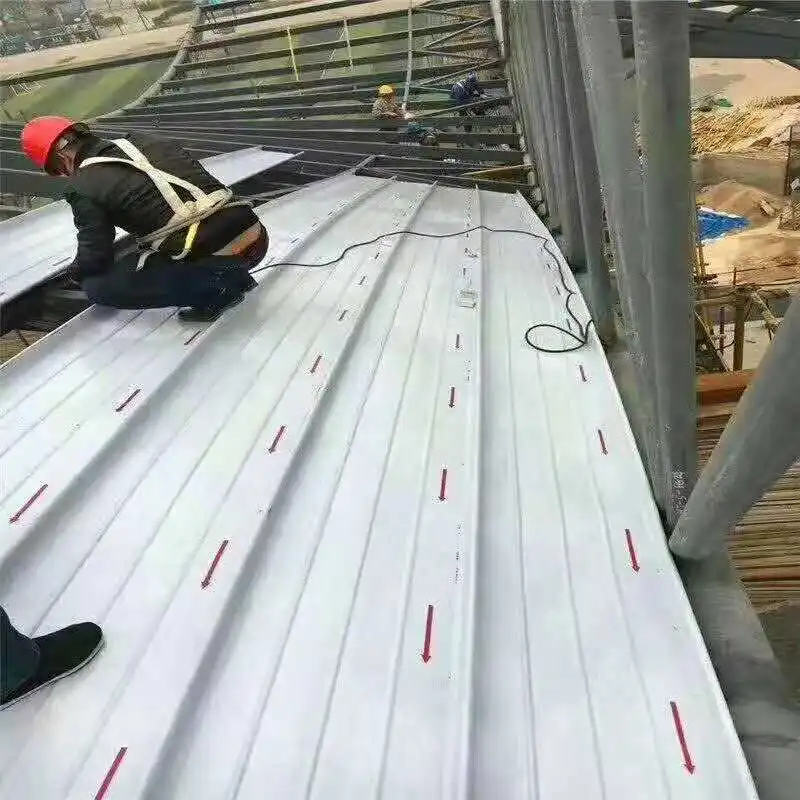

Le linn na suiteála:Is gnách go ndéantar rollaí painéil a fhoirmiú ar an láthair nó i monarcha. A chinntiú go ndéantar an próiseas seaming le trealamh calabraithe. Suiteáil painéil i dtreo atá ag amharc amach ón ngnáthghaoth nuair is féidir. Seiceáil go bhfuil gach splancadh agus séalú suite i gceart roimh an seamadh.

Cá n-Úsáidtear na Painéil seo

1.Córais díonta miotail do mhoil iompair mhóra mar chríochfoirt aerfoirt agus stáisiúin iarnróid ardluais.

2.Dín miotail d'fhoirgnimh phoiblí mór-réise lena n-áirítear staidiamaí, ionaid taispeántais, agus amharclanna.

3.Dín le haghaidh struchtúir chruach cuartha nó cruth casta mór-réise, le cumais cuartha agus lúbthachta ar fáil.

4.Foirgnimh i gceantair cois cósta, a bhfuil claonadh ann go dtí an tíofún, a dteastaíonn rátálacha ardfhriotaíochta gaoithe uathu, ag baint úsáide as bearta atreisithe gearrthóg nuair is gá.

Ceisteanna Coitianta Ó Cheannaitheoirí

1. Cad é an difríocht idir painéil seam seasamh agus bileoga próifílithe scriú-seasta traidisiúnta?

Socraítear bileoga próifílithe traidisiúnta trí dhromchla an phainéil le scriúnna, rud a chruthaíonn pointí treá ar féidir leo a bheith ina gcosáin sceite le himeacht ama. Úsáideann painéil shéama seasta gearrthóga folaithe agus comhpháirteach atá seamaithe go meicniúil, agus mar sin níl aon dúntóirí nochta. Laghdaíonn sé seo an baol go dtiocfaidh uisce isteach agus ceadaíonn sé gluaiseacht teirmeach trí nasc sleamhnáin.

2. Cén bunábhar ba cheart dom a roghnú le haghaidh tionscadal cósta?

I gcás timpeallachtaí cósta nó ard-chreimeadh, moltar go tipiciúil cóimhiotal alúmanaim-maignéisiam-mangainéise nó cruach dhosmálta. Tugann cóimhiotal Al-Mg-Mn friotaíocht maith creimeadh agus saol seirbhíse fada, agus soláthraíonn cruach dhosmálta neart níos airde do dhearaí atá resistant ó ghaoth. Is féidir cruach brataithe Al-Zn a úsáid i gcoinníollacha nach bhfuil chomh ionsaitheach.

3. Conas a fhreastalaíonn mionsonraí an ghearrthóg sleamhnáin ar athruithe teochta?

Tá na painéil ceangailte leis an struchtúr trí gearrthóga a ligeann gluaiseacht feadh fad an phainéil. Ciallaíonn sé seo gur féidir leis na painéil leathnú agus conradh gan strus a chur ar na dúntóirí nó gan ola-canning a chur faoi deara. D'fhéadfadh go mbeadh gá le pointí rialaithe dífhoirmithe ar phainéil fhada chun gluaiseacht a threorú agus chun buckling a chosc.

4. An féidir painéil seam seasamh a bheith cuartha le haghaidh díonta ailtireachta?

Tá. Is féidir na painéil a fhoirmiú rolla agus ansin cuartha chun cruthanna díon dronnach nó cuasach a leanúint. Bhain tionscadail ar nós Ionad Coinbhinsiúin agus Taispeántais Xiamen úsáid as córais seam seasta le haghaidh díonta cuartha mór-réise. Braitheann an cumas cuaire sonrach ar phróifíl agus ar thiús an ábhair.

5. Cad iad na caighdeáin suiteála agus na critéir glactha atá i bhfeidhm?

Soláthraíonn JGJ 255-2012 lamháltais suiteála, lena n-áirítear diall 5-7 mm do chomhpháirteanna fadaimseartha leanúnacha agus diall +20/+30 mm le haghaidh fána dín. Soláthraíonn an atlas caighdeánach náisiúnta 24CJ113-1 líníochtaí mionsonraithe nasctha. De ghnáth deimhnítear tightness an uisce trí iniúchadh amhairc agus, nuair is gá, trí thástálacha píobáin nó locháin.
