Tá córas tacaíochta clúdaigh foirgneamh comhdhéanta de na baill struchtúracha tánaisteacha, dúntóirí, comhpháirteanna uiscedhíonta, agus gabhálais críochnú a nascann an príomh-fhráma cruach leis na painéil díon agus balla.SENBOÁbhair Foirgníochtasoláthraíonn sé raon iomlán de na comhpháirteanna seo do thionscadail struchtúir chruach, lena n-áirítear purlins, gearrthóga tacaíochta, córais gáitéir, splancadh agus ábhair shéalaithe.
De ghnáth roinntear an córas i gcúig ghrúpa feidhme:
Tacaíocht struchtúrach:Purlins cruach C, Z, U, agus cruth L, cainéil hata, slata sag, agus feadáin bracing. Aistríonn na baill seo ualaí ó na painéil díon agus balla go dtí an fráma cruach príomhúil.
Ceangal agus ceangal:Gearrthóga tacaíochta dín agus balla, lúibíní sleamhnáin agus seasta, scriúnna féin-druileála, studs lomadh, agus dúntóirí folaithe. Cinneann na comhpháirteanna seo conas a dhaingnítear na painéil agus conas a dhéantar freastal ar ghluaiseacht theirmeach.
Draenáil:Gutters cruach nó cruach dhosmálta, asraonta uisce báistí, píopaí síos, agus comhpháirteanna draenála sifónacha. Coscann dearadh cuí draenála carnadh uisce agus sceitheadh ag imlíne an dín.
Gealánacha agus bearradh:Caipíní iomaire, bileoga gealánacha, Baile Átha Troim imeall, dúnadh, agus imill drip. Séala na míreanna seo imill an phainéil agus trasdulta, ag coinneáil uisce amach agus ag soláthar cuma chríochnaithe.
Insliú agus séalaithe:Insliú teirmeach, bacainní gaile, seicní breathable, téipeanna séalaithe, agus gaiscéid. Rialaíonn na táirgí seo aistriú teasa, bainistíonn siad comhdhlúthú, agus coinníonn siad aerdhíonacht.
Purlins C-chruthachIs iad na baill tánaisteacha is mó a úsáidtear i gclúdach tógála miotail. Tá raon méideanna ó C80 go C350, le tiús ó 1.5 mm go 3.5 mm. Tá siad simplí a dhéanamh agus a shuiteáil, rud a fhágann go bhfuil siad oiriúnach d'fhoirgnimh thionsclaíocha ghinearálta agus stórais.
Purlins Z-chruthachcuireann siad feidhmíocht fhorluiteach níos fearr ar fáil ná na codanna C-chruthach agus is minic a shonraítear iad le haghaidh tréimhsí níos faide. Tá méideanna sa raon ó Z80 go Z350, agus tá poill réamhphunáilte ar fáil chun cruinneas suiteála agus feidhmíocht draenála a fheabhsú.

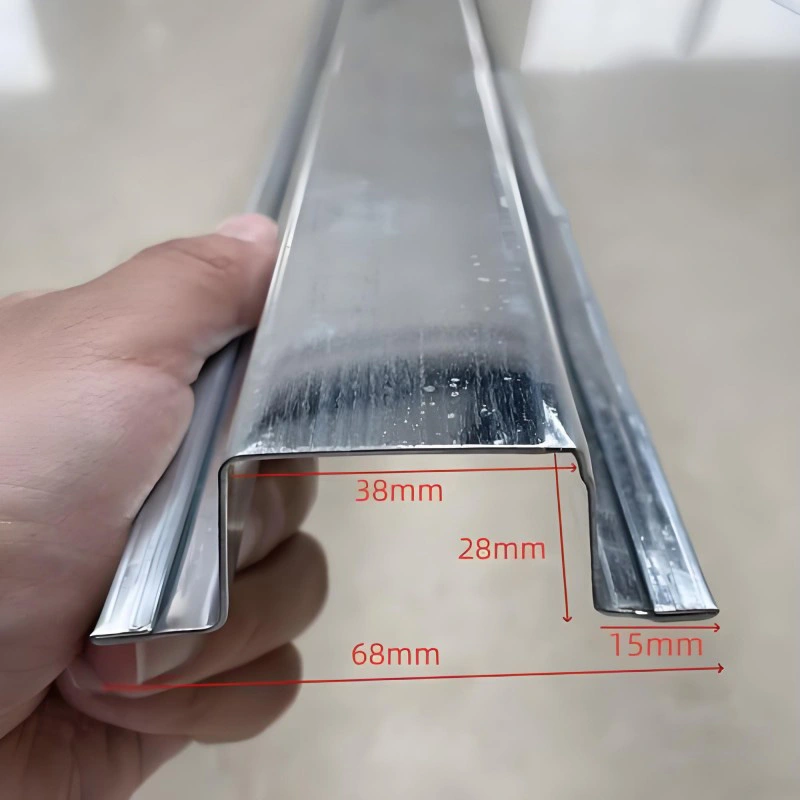

U-chruthach agus cruach L-chruthacha úsáidtear le haghaidh fráma doras agus fuinneoige, atreisiú cúinne, agus socrú imeall.Cainéil hataoibriú le lúibíní tacaíochta meaitseála i gcórais a dteastaíonn ailíniú beacht uathu. Feabhsaíonn slata sag agus feadáin bracing cobhsaíocht iomlán an chórais purlin.
Is iad gearrthóga tacaíochta an chuid is tábhachtaí go teicniúil de chóras díon seam seasta.Tacaíochtaí sleamhnáinligean don phainéal díon leathnú agus conradh a dhéanamh le hathruithe teochta, ag laghdú strus a d'fhéadfadh a bheith ina chúis le tuirse buckling nó ceanglóir ar shlí eile. Cuimsíonn na tacaí seo spásálaí inslithe go hiondúil chun droichead teirmeach a chosc.Tacaíochtaí seastaúsáidtear iad ag láithreacha ina gcaithfear srian a chur le gluaiseacht, mar shampla ag an sceimhle nó an iomaire.
Is iad scriúnna féin-druileála le leicneáin EPDM an ceanglóir caighdeánach don chuid is mó de naisc painéil balla agus dín. Coinníonn an washer séala aimsirdhíonach, agus socraíonn an sciath scriú friotaíocht creimeadh. Úsáidtear studs lomadh i gcórais deic urláir ilchodacha chun an deic a nascadh leis an bhíoma cruach agus fórsaí lomadh a aistriú.

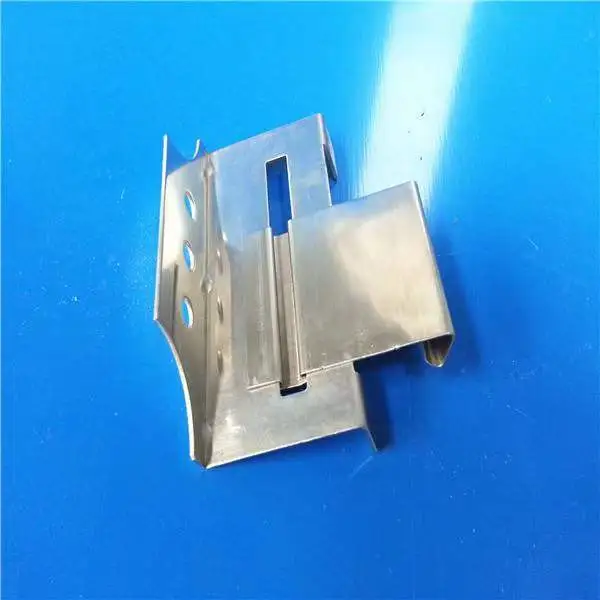

Le haghaidh córais seam seasta, déanann gearrthóga cruach dhosmálta agus teanntáin alúmanaim painéil slán gan dul isteach ar dhromchla an dín. Laghdaíonn sé seo líon na dúntóirí nochta agus feabhsaíonn sé an aimsir fhadtéarmach.

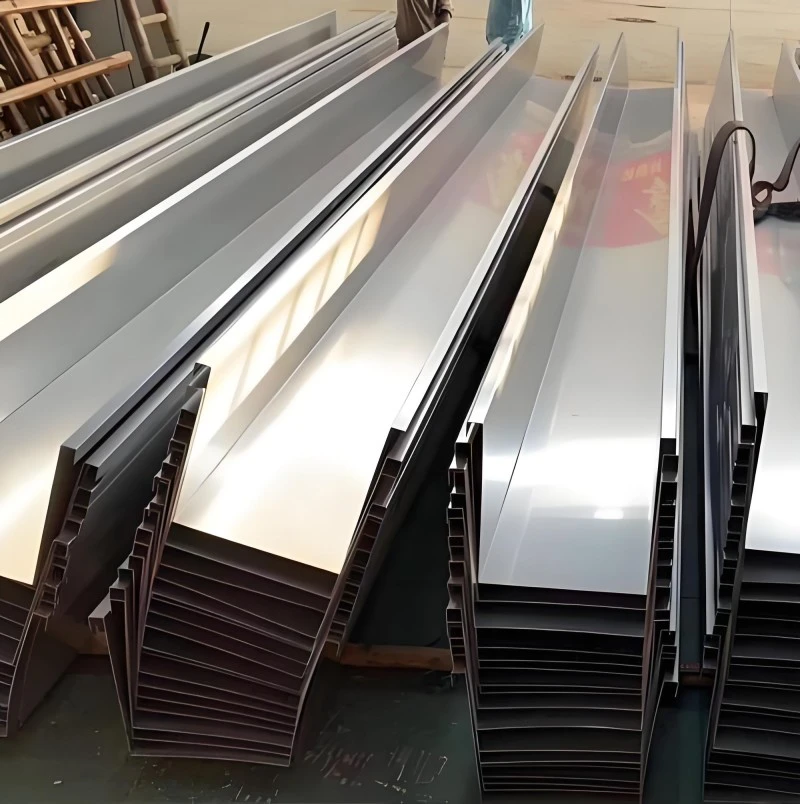

Is iad gáitéir chruach an phríomhghné bailiúcháin le haghaidh draenála dín. I measc na n-ábhar coitianta tá cruach ghalbhánuithe agus cruach dhosmálta, le tiús ó 1.0 mm go 2.0 mm. Tugann cruach dhosmálta friotaíocht creimeadh níos fearr agus is fearr é i dtimpeallachtaí cósta nó tionsclaíocha.

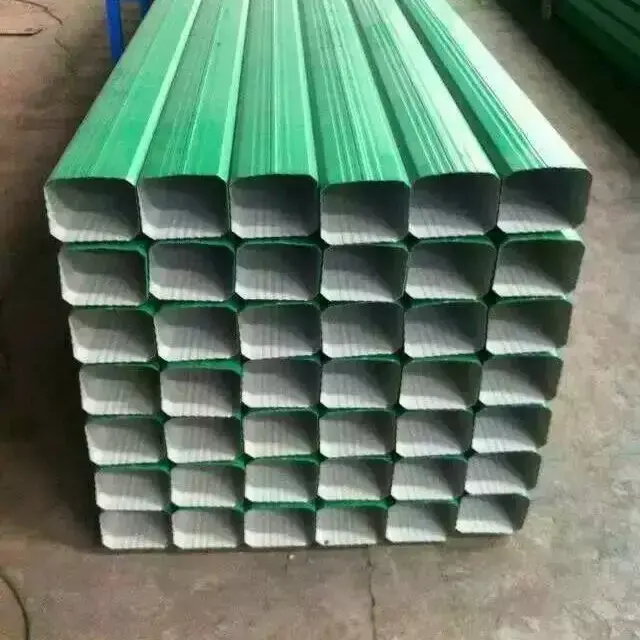

Úsáidtear córais draenála sifónacha do dhíonta mór-réise áit a bhfuil gá le hacmhainn ard draenála. Comhlánaíonn píopaí síos agus asraonta uisce báistí an córas, ag stiúradh uisce ón gutter go dtí an líonra draenála talún.
Séala píosaí gealánacha agus Baile Átha Troim na haistrithe idir painéil, ballaí, agus treá dín. Clúdaíonn caipíní iomaire APEX an dín, láimhseálann bileoga gealánacha acomhail balla-go-díon, agus críochnaíonn Baile Átha Troim imeall an imlíne. Coisceann dúnta agus imill sileadh uisce isteach ag foircinn painéil agus sceimhleacha.
Tá ábhair inslithe cosúil le olann carraige agus olann ghloine suiteáilte faoi bhun na bpainéal díon agus balla. Ligeann seicní breathable taise éalú agus cosc a chur ar iontráil uisce, agus rialaíonn bacainní gaile comhdhlúthú laistigh den chiseal inslithe. Comhlánaíonn téipeanna séalaithe agus gaiscéid an córas aerdhíonachta.
| Catagóir Comhpháirte | Sonraíochtaí Coiteann | Nótaí |
|---|---|---|
| Purlins C-chruthach | C80–C350, tiús 1.5–3.5 mm | Is coitianta le haghaidh foirgnimh ghinearálta |
| Purlins Z-chruthach | Z80–Z350, tiús 1.5–3.5 mm | Poill réamhphunched ar fáil |
| Tacaíonn díon | Cineálacha sleamhnáin agus seasta, airde éagsúla | Le spacer inslithe |
| Scriúnna féin-druileála | Niteoir EPDM, raon teochta -45 ° C go 120 ° C | Cinneann an sciath friotaíocht creimeadh |
| Gutters cruach | Galbhánaithe nó dhosmálta, 1.0–2.0 mm | Dhosmálta do cheantair chósta |
| Gealánacha agus Baile Átha Troim | Galbhánaithe nó dath-brataithe, 0.4-0.8 mm | Próifíl meaitseáilte le cineál an phainéil |
| Insliú | Olann charraig, olann ghloine, 50-150 mm | Roghnaithe de réir riachtanas teirmeach |
| Scannán breathable | Cineál PE, leithead 1.0-1.5 m | Uiscedhíonach agus gal-thréscaoilteach |
| Caighdeán Infheidhme | JGJ/T 473-2019 | Innealtóireacht córas clúdaigh miotail tógála |
Le haghaidh córais dín:Ní mór an spásáil purlin, an cineál gearrthóg tacaíochta, agus próifíl an phainéil a chomhordú. Tá tacaí sleamhnáin caighdeánach do dhíonta seam seasta chun freastal ar ghluaiseacht theirmeach. Caithfidh an airde tacaíochta an tiús inslithe a mheaitseáil chun comhbhrú a sheachaint.
Le haghaidh córais balla:Is gnách go mbíonn purlins C-chruthach leordhóthanach. Braitheann an modh cheangail ar phróifíl an phainéil balla agus an t-ualach gaoithe. Tá scriúnna féin-druileála le leicneáin EPDM tipiciúil le haghaidh ballaí ceanglóir nochta; féadfar ceanglóirí folaithe a úsáid le haghaidh painéil ailtireachta.
Le haghaidh timpeallachtaí creimneach:Sonraigh gáitéir cruach dhosmálta, dúntóirí brataithe, agus purlins brataithe alúmanaim-since. Caithfidh leicneáin EPDM a bheith ag luí leis an sciath painéil agus leis an aeráid áitiúil.
Le haghaidh díonta mór-réise:Soláthraíonn purlins Z-chruthach le poill réamhphunched ailíniú draenála níos fearr agus tacaíocht painéil. D'fhéadfadh go mbeadh gá le draenáil sifónach le haghaidh díonta le déine báistí ard.
Suiteáil Purlin:Marcáil línte leagan amach ar an bpríomhfhráma cruach roimh shuiteáil. Caithfidh spásáil an phurlín a bheith ag teacht leis an líníocht dearaidh. Ní mór naisc idir na purlin agus an príomhfhráma a dhéanamh níos doichte, agus ba chóir slata sábhála a shuiteáil nuair is gá chun gluaiseacht cliathánach a chosc.
Suiteáil gearrthóg tacaíochta:Suiteáil gearrthóga sa treo céanna leis an seicheamh leagan painéil. Ní mór an bonn gearrthóg a cheangal go daingean leis an purlin. Seiceáil go bhfuil an spásálaí inslithe suite i gceart chun droichead teirmeach a sheachaint.
Socrú painéil:Le haghaidh córais seam sheasta, ceangail painéil ar na gearrthóga agus seam iad le trealamh calabraithe. Seachain scriúnna féindruileála ró-ghéaraithe ar chórais ceanglóir nochta, mar is féidir leis seo damáiste a dhéanamh don leicneoir EPDM agus an aimsir a laghdú.
Suiteáil gutter agus flashing:Cinntigh go bhfuil gáitéir ag fána i dtreo na bpointí asraonta. Séalaigh na hailt glúine agus na haistrithe go léir. Caithfidh gealánacha forluí a dhéanamh ar easnacha an phainéil i gceart chun rianú uisce taobh thiar den chlúdach a chosc.
Tá comhpháirteanna an chórais tacaíochta deartha chun oibriú leis an raon iomlán de phainéil clúdaigh miotail a sholáthraíonn SENBO, lena n-áirítearBileoga Cruach Próifílithe, Painéil Sandwich Rock Olann, Painéil Alúmanam-Mhaignéisiam-Mangainéis, agusPainéil bréifnithe. Mar shampla, tá an leagan amach purlin do bhalla painéil ceapaire difriúil leis an leagan amach do bhalla bileog próifílithe aon-chraicinn mar gheall ar dhifríochtaí sa chumas réise. Is féidir lenár bhfoireann innealtóireachta líníochtaí leagan amach a sholáthar a chomhordaíonn na tacaíochtaí struchtúracha leis an gcineál painéil roghnaithe.
Ligeann tacaí sleamhnáin don phainéal dín bogadh ar a fhad de réir mar a athraíonn an teocht. Laghdaíonn sé seo strus teirmeach agus cuireann sé cosc ar thuirse ceanglóir. Úsáidtear tacaí seasta ag pointí srianta mar sceimhleacha agus dromanna. I díon seam seasamh, is cineálacha sleamhnáin iad an chuid is mó de na gearrthóga, agus ní úsáidtear gearrthóga seasta ach amháin ag láithreacha sonracha.
Braitheann spásáil purlin ar phróifíl an phainéil, tiús bileog, ualach gaoithe agus ualach sneachta. Is féidir le painéil níos láidre a bhfuil easnacha níos airde acu achair níos faide a fhad agus go dteastaíonn níos lú purlin orthu. Ní mór an spásáil a fhíorú le ríomh struchtúrach do gach tionscadal. Is féidir lenár bhfoireann theicniúil leagan amach oiriúnach a mholadh bunaithe ar an bpainéal roghnaithe.
Maidir le limistéir chósta, ba cheart dúntóirí le sciath ard-fhriotaíochta creimeadh a shonrú. Tá dúntóirí cruach dhosmálta nó iad siúd a bhfuil sciath trom since-alúmanam oiriúnach. Caithfidh an leicneoir EPDM a bheith resistant UV freisin agus comhoiriúnach leis an sciath painéil chun séala aimsir-dhíonach a choinneáil.
Tá. Is féidir gearrthóga tacaíochta, flashing, agus dúnadh a tháirgeadh chun cruthanna painéil neamhchaighdeánacha a mheaitseáil. Cuir líníocht phróifíl an phainéil ar fáil agus ceanglais struchtúracha an tionscadail ionas gur féidir na comhpháirteanna cearta a roghnú nó a mhonarú.
Is féidir deimhnithe ábhar, tuarascálacha brataithe, agus tuarascálacha tástála táirge a sholáthar. Le haghaidh purlins agus dúntóirí, tá deimhnithe tástála muileann ar fáil. I gcás tionscadal óna dteastaíonn doiciméadú comhlíonta breise, amhail nótaí feidhmíochta dóiteáin nó ríomh struchtúrach, is féidir iad seo a sholáthar ach iad a iarraidh.
