Braitheann draenáil díon ar gháitéir a chuirtear ag pointí ísle an dín chun uisce báistí a bhailiú agus a iompar chuig na píopaí síos. Tá an Gutter Cruach Dhosmálta rangaithe de réir suímh. Suíonn gáitéir inmheánacha taobh istigh den bhalla seachtrach agus oibríonn siad le balla uchtbhalla de ghnáth. Síneann gáitéir sheachtracha níos faide ná an balla seachtrach agus úsáidtear iad go hiondúil ar fhoirgnimh gan uchtbhalla. Leanann an t-aicmiú seo GB 51022-2015, an cód teicniúil d'fhoirgnimh éadroma le frámaí cruach beannach. Déanann SENBO na gáitéir seo i dtimpeallacht rialaithe siopa, agus déantar lúbadh agus táthú sula seachadadh. Déantar gach píosa a sheiceáil le haghaidh leithead, airde, méid flange, agus straightness roimh phacáistiú.
Is é an t-ábhar bonn 304 cruach dhosmálta mar chaighdeán. Is féidir gráid 201 agus 316L a shonrú nuair a éilíonn coinníollacha tionscadail cothromaíocht éagsúil costais agus friotaíocht creimeadh. Leagann GB 51022-2015 tiús bileog íosta de 1.0 mm le haghaidh gáitéir inmheánacha déanta as 304 cruach dhosmálta. Má chuirtear ábhar eile in ionad, caithfidh sé cóireáil iontaofa frith-chreimeadh a fháil. Caithfidh gutters pláta cruach plain a bheith ar a laghad 3.0 mm tiubh. Tugann an t-atlas caighdeánach náisiúnta 24CS08-1 treoir bhreise maidir le gabhálais draenála a roghnú agus a shuiteáil.

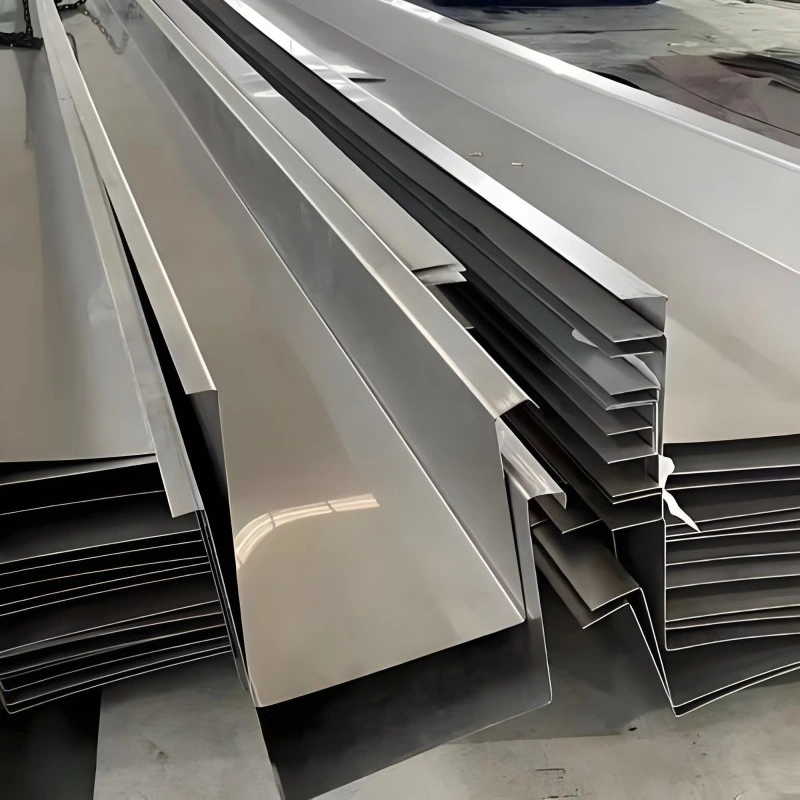

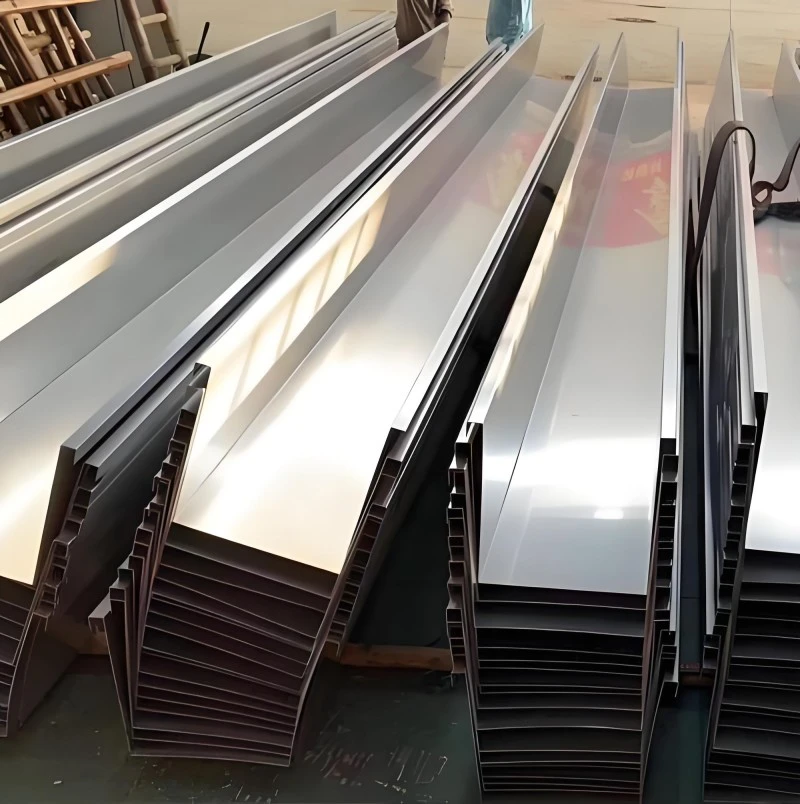

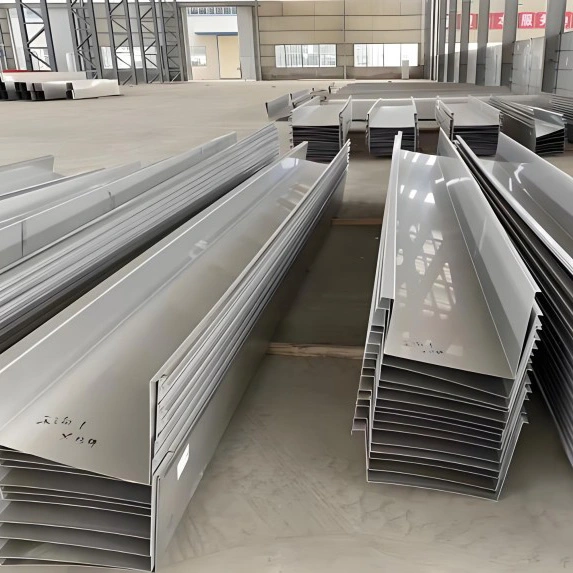

Raonta tiús ó 0.5 mm go 3.0 mm ag brath ar ualach dearadh agus nochtadh creimeadh. Tá tras-ailt de ghnáth dronuilleogach nó trapezoidal, le leithead bonn 0.3 m go 0.5 m agus airde 0.25 m go 0.4 m. Soláthraíonn flanges barr dromchla ceangail slán. Is féidir ailt gutter a dhéanamh ó 1 m go 14 m ar fad. Coinníonn lúbthacht CNC straightness go 0.3 mm in aghaidh an 1000 mm agus lamháltas uilleach go ±0.5 céim trasna an fad iomlán. I measc na bailchríocha dromchla tá scáthán 8K, Neamhlonrach agus brushed.
| Mír | Luach | Nótaí |
|---|---|---|
| Cód rialaithe | GB 51022-2015 | Cód struchtúr cruach foirgneamh meáchan éadrom |
| Atlas dearadh | 24CS08-1 | Roghnú agus suiteáil cúlpháirtí draenála |
| Ábhar | 304 mar chaighdeán; 201 nó 316L ar fáil | 304 sainordaithe do gháitéir inmheánacha |
| tiús íosta | 1.0 mm le haghaidh gáitéir inmheánacha | Ceanglas cód |
| Cruth | Dronuilleogach nó trapezoidal | Méid saincheaptha is féidir |
| Fad | 1–12 m caighdeánach; suas le 14 m ar iarratas | Níos lú hailt láithreáin le hailt níos faide |
| Beachtas | Straightness 0.3/1000 mm; uillinn ±0.5° | CNC lúbtha |
| Asraon thar maoil | 50-100 mm faoin imeall barr | Ag teastáil le haghaidh gáitéir inmheánacha |
| Fána fadaimseartha | 5‰ ar a laghad | Cinntíonn sé sreabhadh uisce |
Sonraíonn GB 51022-2015 go bhféadfadh trasghearradh an gutter a bheith dronuilleogach nó trapezoidal. Ní mór go n-áireofaí gáitéir inmheánacha asraonta thar maoil a chuirtear 50 mm go 100 mm faoi bhun an chiumhais uachtair. Ní mór na hailt go léir a bheith séalaithe, agus caithfidh an painéal díon síneadh isteach sa gutter. Nuair a théann uisce báistí isteach sa gutter ó dhromchla an dín, tá uiscedhíonta breise éigeantach. Cruthaíonn na ceanglais seo bonnlíne soiléir maidir le dearadh agus suiteáil.
Ag comhcheardlann Innealra Tógála Shantui, cuireadh 304 umar cruach dhosmálta in ionad an chórais gutter bunaidh. Ceanglaíodh píopaí síos ag na asraonta siphon uisce báistí chun cosáin draenála a choinneáil glan. Léiríonn an tionscadal gnáthchás iarfheistithe ina raibh an gáitéir reatha sroichte ag deireadh a shaol seirbhíse agus roghnaíodh athsholáthar cruach dhosmálta le haghaidh marthanachta.
D'éiligh Ionad Taispeántais Táirgí Talmhaíochta agus Sideline i mBaile Huangtan, Contae Ninghai, athsholáthar gutter tar éis damáiste a dhéanamh don chóras bunaidh. Suiteáladh thart ar 85 méadar de gháitéir cruach dhosmálta nua. Ba é an t-ábhar sonraithe ná 1.2 mm tiubh 304 cruach dhosmálta, le airde 0.3 m, leithead bonn 0.35 m, agus flange barr 0.05 m. Léiríonn an tionscadal conas a úsáidtear gáitéir cruach dhosmálta chun feidhm draenála i bhfoirgnimh atá ann cheana féin a athchóiriú.
Ag an Fangchenggang Gangchen International Hotel, rianaíodh sceitheadh uisce sa phortico stocaireachta go dtí gáitéir cruach carbóin creimthe. Bhain an deisiú úsáid as plátaí cruach dhosmálta 1.2 mm tiubh 304, táthaithe ar an suíomh. Ba é an t-atmaisféar cósta ard-taise, ard-salandachta ba chúis leis an ábhar bunaidh a mheirge. Tar éis athsholáthar, réitíodh an cheist draenála. Tacaíonn an cás seo le húsáid 304 cruach dhosmálta in aer ualach salainn agus i suíomhanna creimneach den chineál céanna.
Ní mór coinníollacha reo a chur san áireamh sa shuiteáil. I réigiúin fhuara, teastaíonn insliú nó rianú teasa de dhíth ar gháitéir inmheánacha agus ar phíopaí síos. Is fearr córais gháitéir sheachtracha in aeráidí den sórt sin mar go bhfuil sé níos éasca iad a chosaint ó bhac oighir. Caithfidh an fána fadaimseartha a bheith 5 ‰ ar a laghad, agus ní mór píopaí síos a bheith ceangailte go daingean leis an mballa nó leis an bhfráma struchtúrach. Laghdaíonn ailt CNC-bent joints réimse agus cabhraíonn siad le cruinneas tríthoiseach a choinneáil le linn na suiteála.
Tá gáitéir inmheánacha coitianta ar fhoirgnimh le ballaí uchtbhalla nó nuair a chuireann dearadh ailtireachta an draenáil i bhfolach ón radharc. Tá gáitéir sheachtracha níos simplí a shuiteáil agus a chothabháil. Is é an t-ailtire agus an t-innealtóir struchtúrach a dhéanann an rogha de ghnáth bunaithe ar dhearadh an éadan agus ar an aeráid.
Tá sé deacair rochtain a fháil ar gutters inmheánacha tar éis na tógála, mar sin ní mór don ábhar seasamh in aghaidh creimeadh gan cothabháil. Éilíonn an cód 304 cruach dhosmálta le tiús 1.0 mm ar a laghad toisc go dtugann sé cothromaíocht chruthaithe de fhriotaíocht creimeadh, neart agus costas.
Go hiondúil déantar codanna a tháthú nó a shéaladh le nascóirí cruach dhosmálta. Soláthraíonn táthú comhpháirteach uiscedhíonach leanúnach nuair a dhéantar é i gceart. Úsáidtear hailt mheicniúla le séalaithe freisin, ach éilíonn siad suiteáil níos cúramach agus iniúchadh tréimhsiúil.
Is minic gur fearr bailchríocha scuabtha agus neamhlonrach mar go gceilíonn siad mionsratanna agus marcanna dromchla níos fearr ná bailchríocha scátháin. Tá bailchríocha scátháin níos frithchaiteacha agus is féidir leo stains uisce a thaispeáint níos éasca, ach uaireanta roghnaítear iad le haghaidh éifeacht amhairc.
Ba cheart gach seachadadh a sheiceáil i gcoinne an deimhnithe ábhair, a chaithfidh an grád cruach dhosmálta agus tiús an chláir a dhearbhú. Clúdaíonn fíorú toise leithead, airde, méid flange, agus straightness. Maidir le hailt táthaithe, deimhnigh go bhfuil an nós imeachta táthú cáilithe agus go bhfuil deimhnithe bailí ag táthaithe. Déan iniúchadh ar an bailchríoch dromchla le haghaidh scratches, dents, nó damáiste eile a d'fhéadfadh a bheith tarlaithe le linn iompair.
