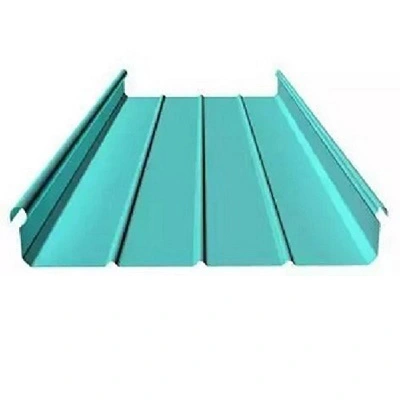

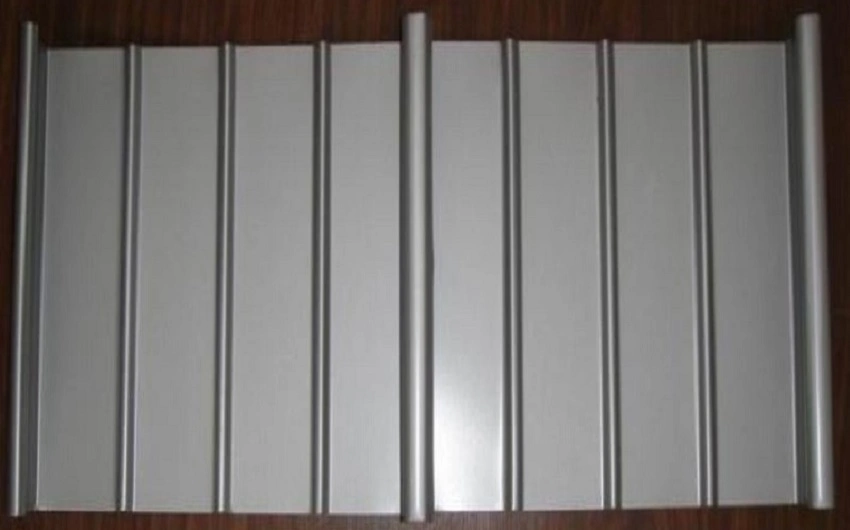

Painéil Miotail Alúmanam-Mhaignéisiam-Mangainéis le haghaidh díon ailtireachta agus cumhdach balla, rolla déanta as cóimhiotal alúmanaim-maignéisiam-mangainéise sraith AA3004. Tá thart ar 1.0% go 1.5% mangainéise sa chóimhiotail, maignéisiam 0.8% go 1.3%, méideanna beaga sileacain agus copar, agus an t-iarmhéid alúmanaim. Tugann an comhdhéanamh seo meascán úsáideach de mheáchan íseal, neart leordhóthanach, agus friotaíocht creimeadh, agus tá sé ag luí le trealamh caighdeánach seaming agus foirmiú rolla. Soláthraíonn SENBO na painéil seo le seiceálacha isteach ar ghrád cóimhiotail, tiús bileog, agus cáilíocht sciath, agus déantar monatóireacht ar na línte foirmithe le haghaidh cruinneas próifíle.
Tá na painéil sonraithe go forleathan le haghaidh foirgneamh poiblí móra ar nós críochfoirt aerfoirt, stáisiúin iarnróid ardluais, staidiamaí spóirt agus ionaid taispeántais. Faigheann an dromchla sciath réamh-rolla, de ghnáth PVDF le hábhar roisín fluairocarbóin os cionn 70%, a sholáthraíonn comhsheasmhacht dath agus friotaíocht aimsire. Tá an córas dín bunaithe ar phróifíl seam seasta le T-gearrthóga sleamhnáin. Coinníonn na gearrthóga na painéil go daingean agus ceadaíonn siad gluaiseacht teirmeach, agus cruthaíonn an glas seam comhpháirteach uiscedhíonach gan a bheith ag brath ar shéalaithe.
| Mír | Luach | Tagairt nó Nótaí |
|---|---|---|
| Bunábhar Grád | AA3004 (AlMg1Mn1) | Mn 1.0%–1.5%, Mg 0.8%–1.3%, alúmanam iarmhéid |
| Tiús Coiteann | 0.7–1.2 mm | Leatháin roctha ar fáil síos go dtí 0.6 mm |
| Próifílí Coiteann | YX65-300/400/430/500, YX25-300/330/430 | Córais seam seasamh; próifílí saincheaptha ar fáil |
| Dlús | 2.73 g / cm³ | Thart ar aon trian de chruach |
| Neart Teanntachta | 240–285 MPa | AA3004 H36/H46 temper |
| Neart Toradh | ≥190 MPa | Íosmhéid sonraithe |
| Fadú | ≥3% | Ag sos |
| Comhéifeacht Leathnú Líneach | 0.000023 /°C | Raon 20-100 ° C |
| Rátáil Dóiteáin | Aicme A1 | Neamh-indóite |
| Saol Seirbhíse Dearaidh | >50 bliain | Bharántas sciath 15-20 bliain |
| Caighdeáin Ábhartha | GB 50345, GB 50207, EN 573-3 | Tagairtí náisiúnta agus idirnáisiúnta |
Tá dlús 2.73 g/cm³ ag alúmanam, thart ar aon trian den chruach. Taispeánann an cóimhiotail AA3004 a úsáidtear anseo neart teanntachta de 240 MPa go 285 MPa agus neart toraidh de 190 MPa ar a laghad. Ligeann na luachanna seo go bhfuil an córas díon níos éadroime ná díon cruach inchomparáide, rud a laghdaíonn an t-ualach ar an struchtúr tacaíochta. I bhfoirgnimh fadréise agus obair athchóirithe, is féidir leis an sábháil meáchain thart ar 30% a bhaint amach.
Nuair a nochtar don aer, cruthaíonn dromchla an phainéil ciseal dlúth ocsaíd alúmanaim a mhoillíonn tuilleadh creimeadh. Déanann an cóimhiotal féin ionsaí ó go leor aigéid agus alcailí, agus cuireann an sciath PVDF bacainn chosanta eile leis. Tacaíonn na hairíonna seo le saol dearaidh níos faide ná 50 bliain don bhonnmhiotal. De ghnáth bíonn barántas 15 go 20 bliain ag an gcóras brataithe.

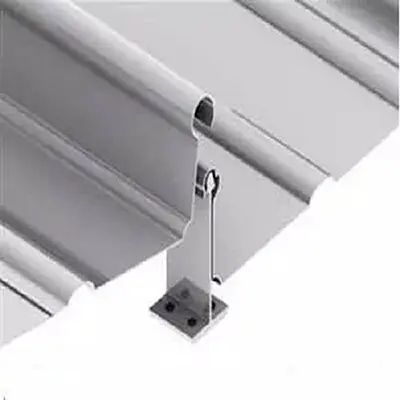

Úsáideann an próifíl seam seasta T-gearrthóga a shleamhnaíonn feadh fána an dín chun freastal ar ghluaiseacht theirmeach. Tá painéil réamhdhéanta agus le chéile ar an láthair, rud a ghiorrú an t-am tógála níos mó ná 30% agus a choimeádann lamháltas suiteála laistigh de 3 mm. Ag Stáisiún Fuping Theas ar Iarnróid Xi'an-Yan'an, d'úsáid an díon 4,000 m² córas glasála meicniúil neamh-treáite. Ba é an toradh ná dromchla uiscedhíonta le friotaíocht maith ardaithe gaoithe agus an cumas cruthanna casta a leanúint. D'úsáid Stáisiún Gaoling, le achar dín de 4,585 m², comhdhlúthú ilchodach a chuimsigh an painéal seastán seama, ciseal uiscedhíonta, insliú, bacainn ghal, ciseal fuaimiúil, agus bunleathán próifílithe brataithe Al-Zn.
Baineann an córas dín amach rátáil dóiteáin Aicme A1. Le leáphointe de 660°C, is gnách go lasann an t-alúmanam go háitiúil i dtine seachas lasair a scaipeadh trasna an dromchla, rud a chuideoidh le comhraic dóiteáin. Ar mhaithe le cosaint tintreach, féadfaidh painéil le tiús 0.7 mm ar a laghad feidhmiú go díreach mar fheistí foirceanta aeir de réir GB 50057. Fágann sé seo an gá atá le treá dín ar leith do sheoltóirí tintreach.
Is féidir an cóimhiotal a fhoirmiú ina phainéil dhíreacha, dhronnacha cuartha, cuartha cuasacha agus lucht leanúna. Tacaíonn sé seo le fána aonfhána, défhána, cuartha aonair, agus geoiméadracht dín cuartha faoi dhó. Cuidíonn insínteacht an ábhair freisin le linn oibríochtaí seamála ar an láthair.
Ba cheart go ndeimhneoidh deimhnithe ábhar an grád cóimhiotail, airíonna meicniúla, agus cineál sciath. Seiceálacha toisí le linn táirgeadh clúdach painéal leithead, airde rib, agus fad. I gcás tionscadail mhóra, is féidir samplaí a thástáil le haghaidh tiús sciath agus greamaitheacht. Ba cheart don fháil ar an láthair comhaireamh an phainéil, próifíl, agus riocht an dromchla a fhíorú roimh shuiteáil.
Tá mangainéis agus maignéisiam níos airde ag AA3004 ná cóimhiotail choitianta tráchtála ar nós 3003. Tugann sé seo neart níos fearr agus friotaíocht creimeadh agus fós sách foirmithe chun próifílí seam a sheasamh. Úsáidtear go forleathan é le haghaidh díon mar gheall ar an gcothromaíocht seo.
Sea, is féidir an t-ábhar céanna agus an córas seam seasta a chur i bhfeidhm ar chumhdach balla. Féadfaidh na toisí próifíl a bheith difriúil, agus ní mór ceanglais ualach gaoithe do bhallaí a sheiceáil ar leithligh.
Cruthaítear painéil chuartha trí fhoirmiú rolla nó trí bhrú coscánaithe go dtí an ga riachtanach. Déantar painéil barrchaolaithe tríd an mbileog a ghearradh go leithead athraitheach sula ndéantar iad. Braitheann na teorainneacha foirmithe ar phróifíl an phainéil agus ar mheon an ábhair, mar sin ba cheart don soláthraí féidearthacht a dhearbhú go luath sa dearadh.
Go hiondúil cuirtear ciseal rialaithe gaile san áireamh sa chomhdhlúthú dín chun aer tais a chosc ón insliú a shroicheadh agus comhdhlúthú a chruthú. Braitheann na sraitheanna sonracha ar úsáid an fhoirgnimh agus ar an aeráid. Ba cheart go sonródh dearthóir an chórais dín an tógáil suas cuí.
