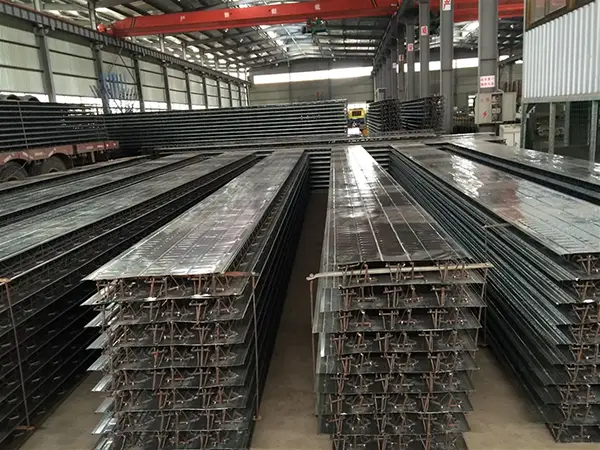

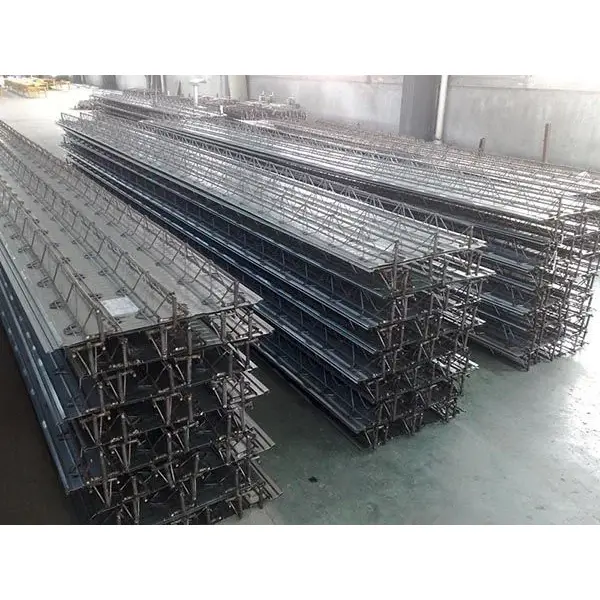

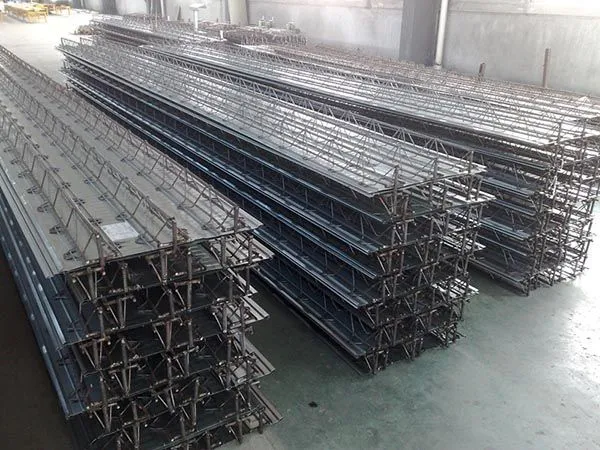

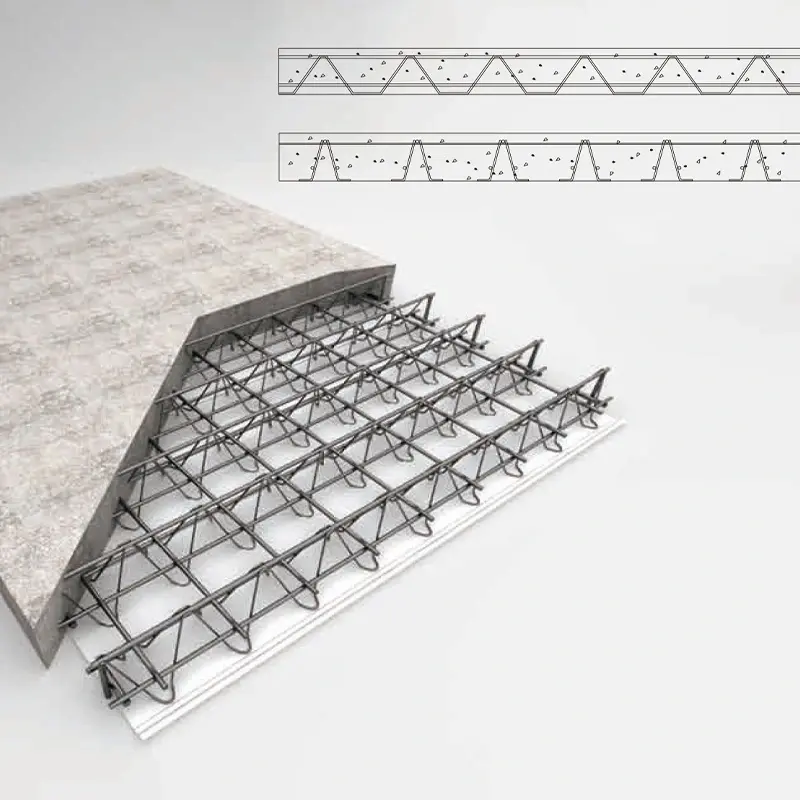

Is painéal ilchodach ualachiompartha é deicáil urláir truss Rebar a fhoirmítear trí truss rebar cruach a chomhcheangal le pláta bun ar líne táirgeachta uathoibrithe. Tá an truss féin comhdhéanta de bharraí corda barr, barraí corda bun, agus barraí gréasáin ceangailte trí tháthú spot friotaíochta, rud a chruthaíonn struchtúr triantánach cobhsaí. Déantar an truss seo a tháthú ansin chuig bunphláta, de ghnáth leathán cruach ghalbhánuithe 0.5 mm tiubh nó bord stroighne snáithíneach.
Ábhair Foirgníochta SENBOsoláthraíonn sé an táirge seo mar chuid dá raon urláir struchtúir cruach. Feidhmíonn an deicáil mar fhoirm-obair bhuan le linn na tógála agus cuireann sé le feidhmíocht struchtúrach an leac choincréite níos déanaí.
De ghnáth déantar na barraí corda barr agus bun as cruach HRB400 nó CRB550, agus is gnách go n-úsáideann na barraí gréasáin cruach HPB300, HRB400, nó CPB550. Is gnách go mbíonn barraí tacaíochta ingearacha agus cothrománacha HPB300 nó HRB400.
Nuair a úsáidtear leathán cruach ghalbhánuithe mar obair fhoirmithe bun, is é 0.5 mm a thiús, tá neart toraidh 250 N/mm² ar a laghad, agus tá an meáchan sciath galbhánaithe dhá thaobh ar a laghad 120 g/m². Tagann an leathán bun i dhá leithid: Cineál A (600 mm) agus Cineál B (576 mm).
Tá airde trusanna cruach sa raon ó 50 mm go 340 mm, a fhreagraíonn do thiús leac ó 80 mm go 370 mm. Is iad trastomhais corda barr agus bun ná 6-12 mm, agus is é 4-8 mm trastomhais barra gréasáin. Tá go leor sraith táirgí ann, mar TD1–TD7 agus HB1–HB8, agus is samhail a úsáidtear go coitianta é TD3-90.
Déantar táirgí a rangú bunaithe ar an gcineál formwork bun. Úsáideann an cineál traidisiúnta bileog cruach ghalbhánuithe, agus úsáideann an cineál buan (neamh-inbhainte) coincréit fíneáil-chomhiomlán nó bord stroighne snáithíneach. De réir na n-atlais chaighdeánacha náisiúnta 23CG56-1 agus 23CG56-2, cuireann táirgí foirmithe bun buan deireadh leis an ngá atá le foirmwork a bhaint ar an láthair, cuireann siad bailchríoch réidh ar an taobh thíos, agus tá siad oiriúnach do thimpeallachtaí tais nó glan chomh maith le foirgnimh gan uasteorainneacha ar fionraí.
Tá achar urláir iomlán de 218,000 m² i dtionscadal ard-ardaithe atá á thógáil faoi láthair. Ardaíonn Túr A 39 scéal (176.1 m) agus sroicheann Túr B 51 scéal (212.4 m). Bhain an tionscadal úsáid as 140,800 m² de chórais deic truss agus 16,100 m² d’fhoirmleagan. Bhí tiús na leac idir 110 mm agus 150 mm, agus rinneadh na trusanna ag baint úsáide as táthú spotfhriotaíochta ard-minicíochta.
I gcomparáid le leaca traidisiúnta teilgthe-in-áit, chuir an modh seo deireadh le suiteáil foirm-obair, baint formwork, agus ceangail rebar láimhe. D'fhan cáilíocht na tógála seasmhach agus iontaofa ar fud na tíre.
Is tionscadal píolótach "foirgneamh nialasach" i mBéising é Ionad Taispeántais Pháirc Eolaíochta agus Teicneolaíochta Zhongguancun AI. Dearadh an struchtúr fráma cruach ceithre scéal le haghaidh Déine Seismeach 8. Tá réise uasta 3.5 m aige agus fad cantilever uasta de 8.25 m.
Baineadh úsáid as deicáil urláir cineál TD3-90, le airde truss de 90 mm agus tiús leac iomlán de 120 mm. Ba é an t-uasréise gan tacaíocht le linn na tógála ná 3.0 m. Sa chrios cantilever 8.25 m, suiteáladh cuaillí ingearacha dúbailte sealadacha ag lár-réise chun camóg aníos 1.5‰ a aslú, ag cinntiú sábháilteacht struchtúrach.
Tá an t-atreisiú clúdaithe go hiomlán i gcoincréit, rud a thugann friotaíocht dóiteáin cosúil le leaca traidisiúnta teilgthe in-áit. Léiríonn tástálacha go mbaineann leac 100 mm tiubh (a fhreagraíonn do truss cruach 70 mm ar airde) rátáil friotaíochta dóiteáin 1.68 uair an chloig. Níl aon chosaint bhreise dóiteáin ag teastáil ón mbileog cruach ghalbhánuithe.
I gcomparáid le leaca ilchodacha a úsáideann deicáil cruach próifílithe, cuireann deicáil urláir truss cruach friotaíocht creimeadh níos fearr ar fáil. Ós rud é nach gcuireann an leathán cruach ghalbhánuithe le hualachiompartha struchtúrach sa chéim seirbhíse, ní féidir le meirge sláine struchtúrach a chur i mbaol.
Cinntíonn táirgeadh monarchan spásáil athneartaithe aonfhoirmeach agus tiús clúdach coincréite comhsheasmhach. Laghdaítear obair athcheangail ar an láthair faoi 60%–70%. Maidir le tionscadal íoslach Xiqing Houtai Plot G i Tianjin, laghdaigh úsáid na teicneolaíochta seo an tréimhse tógála thart ar 10 lá agus mar thoradh air sin bhí coigilteas costais iomlán de 1.972 milliún RMB. Bhí costas cuimsitheach in aghaidh an mhéadair chearnaigh níos mó ná 20% níos ísle ná leaca ilchodacha traidisiúnta.
Tá na paraiméadair seo a leanas bunaithe ar chaighdeán tionscail JG/T 368-2012 agus ar atlais chaighdeánacha náisiúnta. Tá saincheaptha ar fáil.
| Táscaire Feidhmíochta | Paraiméadar/Sonraíocht | Caighdeán / Nótaí |
|---|---|---|
| Caighdeán Feidhmiúcháin | JG/T 368-2012 "Deic Urlár Cruach Thras" | Caighdeán reatha an tionscail |
| Bunús Dearaidh | 22G522-1, 23CG56-1/2 | Atlas caighdeán náisiúnta |
| Ábhar Truss Rebar | Chords barr/bun: HRB400/CRB550; Baill Ghréasáin: HPB300/HRB400 | |
| Truss Airde | 50-340 mm | Freagraíonn sé le tiús leac 80-370 mm |
| Trastomhas Corda Barr/Bun | 6-12 mm | |
| Trastomhas Ball Gréasáin | 4-8 mm | |
| Tiús Pláta Bun | Bileog cruach ghalbhánuithe: 0.5 mm; Coincréit mhín-chomhiomlán: 18-25 mm; Bord stroighin Fiber: 12-20 mm | |
| Cumhdach Galvanized | ≥120 g/m² | Dhá thaobh |
| Leithead an Phainéil | Cineál A: 600 mm; Cineál B: 576 mm; Cineál C (formwork buan): 1200 mm | |
| Fad Painéil | 1.0–12.0 m (Uasmhéid suas le 7.2 m) | |
| Cumas Fiar Weld | Nóid: in aghaidh Tábla 7; Tacaíocht don chorda bun: ≥6 kN; Tacaíocht don chorda barr: ≥13 kN |
1. Cinntíonn Réamhdhéanta Monarcha Comhsheasmhacht.Déantar an truss a fhoirmiú trí tháthú spotfhriotaíochta uathoibrithe, a choinníonn spásáil athneartaithe aonfhoirmeach agus toisí beacht. Laghdaíonn sé seo athbharrachas ar an láthair 60%–70% agus bíonn cáilíocht tógála níos comhsheasmhaí dá bharr.
2. Stiffness Déthreo Inchomparáide le Leaca Teilgthe i Láthair.Is féidir an córas a dhearadh mar leac dhá bhealach, ag tairiscint stiffness cosúil le leac coincréit threisithe teilgthe le treisiú dhá bhealach. Tá feidhmíocht seismeach níos fearr i gcoitinne ná leaca ilchodacha cruach próifílithe.
3. Friotaíocht Dóiteáin agus Creimeadh Gan Bratuithe Breise.Toisc go bhfuil an t-atreisiú clúdaithe go hiomlán i gcoincréit, sroicheann leac 100 mm rátáil dóiteáin 1.68 uair an chloig gan tinedhíonta. Ní fheidhmíonn an leathán ghalbhánuithe ach mar fhoirm-obair, mar sin ní dhéanann creimeadh difear do shábháilteacht struchtúrach.
4. Soffit Smooth agus Tiús Leac Laghdaithe.Tá an taobh thíos cothrom. I gcomparáid le deicáil chruach chaighdeánach phróifílithe, is féidir tiús iomlán na leac a laghdú 30-50 mm agus an airde uasteorainn soiléir céanna a choinneáil, rud a chabhraíonn le hairde urláir go hurlár a ísliú.
5. Sochair Costais agus Sceidil.Déantar formwork a dhíchur, tá shoring íoslaghdú, agus éiríonn tógáil comhuaineach il-scéal. Baineann an leathán bun úsáid as achar dromchla 96% amach gan ach tiús cruach 0.5 mm, ag laghdú tomhaltas ábhair.
Le haghaidh dearadh leac dhá bhealach:Is féidir decking truss rebar a dhearadh mar leac dhá bhealach trí atreisiú breise a chur leis sa treo trasna. Deimhnigh leis an innealtóir struchtúrach go bhfuil leagan amach an phainéil agus na coinníollacha tacaíochta ag teacht leis na boinn tuisceana dearaidh.
Le haghaidh feidhmchláir bhuana ag bun:Roghnaigh coincréit mhín-chomhiomlán nó bord stroighne snáithíneach nuair a bhíonn gá le taobh íochtair réidh gan uasteorainn ar fionraí. Fíoraigh go bhfuil an timpeallacht oiriúnach don ábhar foirmithe bun roghnaithe.
Le haghaidh cantilevers fada:D’fhéadfadh go mbeadh gá le tacaíochtaí sealadacha, mar a léiríodh i dtionscadal Zhongguancun inar úsáideadh cuaillí dúbailte chun camóg aníos a aslú. Ríomh riachtanais sraonadh agus camber bunaithe ar an bhfíorfhad cantilever agus ualaí tógála.
Le linn na suiteála:Cinntigh cáilíocht táthú ag gach nód agus tacaíocht. Lean an spásáil táthú sonraithe agus brú leictreoid. Maidir le leatháin ghalbhánuithe, seachain teas iomarcach a d'fhéadfadh damáiste a dhéanamh don sciath. Painéil a chosaint ó thaise má stóráiltear iad ar an láithreán ar feadh tréimhsí fada.
1.Córais urláir agus dín do struchtúir chruach ard-ardú agus sár-ard-ardú.
2.Struchtúir urláir fadréise agus mórchantíléar.
3.Ardáin oibriúcháin agus urláir i ngléasraí tionsclaíocha agus stórais lóistíochta.
4.Foirgnimh óna dteastaíonn friotaíocht taise, friotaíocht creimeadh, nó timpeallachtaí glanseomra, ina moltar foirm-obair bhuan ón ngrinneall.
Braitheann leaca ilchodacha leatháin chruach próifílithe ar an deic chruach mar fhoirm-obair agus mar atreisiú teanntachta. Úsáideann deicáil trusanna rebar trusanna cruach ar leith le haghaidh neartú struchtúrach, mar sin ní fheidhmíonn an leathán bun ach mar fhoirmle. Ciallaíonn sé seo gur féidir leis an leathán bun a bheith níos tanaí (0.5 mm) agus nach ndéanann creimeadh difear don acmhainn struchtúrach. Tá taobh íochtair na leac chomh réidh freisin.
Cuireann formwork buan bun (coincréite mín-chomhiomlán nó bord stroighin shnáithíneach) deireadh leis an ngá atá le formwork stiallacha tar éis curing coincréite. Soláthraíonn sé taobh íochtair réidh, glan is féidir a fhágáil faoi lé gan uasteorainn ar crochadh. Tá sé seo úsáideach go háirithe in iarratais tais, glan nó ailtireachta.
Tá. Trí athneartú trasnánach a chur leis agus tacaí an phainéil a dhearadh dá réir sin, is féidir leis an gcóras iompar leac dhá bhealach a bhaint amach cosúil le leac teilgthe in-áit. Caithfidh an dearadh cuntas a thabhairt ar thoisí an phainéil agus ar threoshuíomh trusanna.
Braitheann riachtanais tacaíochta ar an airde truss, tiús leac, agus réise. I gcás raonta tipiciúil suas le thart ar 3 m, ní fhéadfaidh aon tacaíocht shealadach a bheith ag teastáil. Le haghaidh réisí nó cantíleoirí níos faide, úsáidtear poist shealadacha nó frapaí. Ba cheart go gcinnfeadh táblaí réise an mhonaróra agus ríomhanna an innealtóra struchtúraigh an socrú beacht.
Is é an príomhchaighdeán tionscail JG/T 368-2012 "Steel Truss Floor Decking." I measc na dtagairtí dearaidh tá atlais chaighdeánacha náisiúnta 22G522-1 agus 23CG56-1/2. Leanann tástáil ábhar agus táthú na ceanglais sna doiciméid seo.
Tá Tianjin SENBO Building Materials Technology Co., Ltd ina mhonaróir decking urláir truss rebar, decking urláir próifíl oscailte, decking urláir ualachiompartha, agus táirgí clúdaigh miotail eile. Tá ár mbonn táirgthe lonnaithe i gCrios Forbartha Eacnamaíoch Jinghai, Tianjin, an tSín, atá feistithe le línte táirgeachta uathoibrithe agus próiseas cigireachta cáilíochta ceithre chéim. Le haghaidh tuilleadh faisnéise faoinár mhonarcha, deimhnithe, cumais tástála, agus tagairtí tionscadail, tabhair cuairt ar árMaidir Linneleathanach nódéan teagmháil lenár bhfoireann innealtóireachta.
