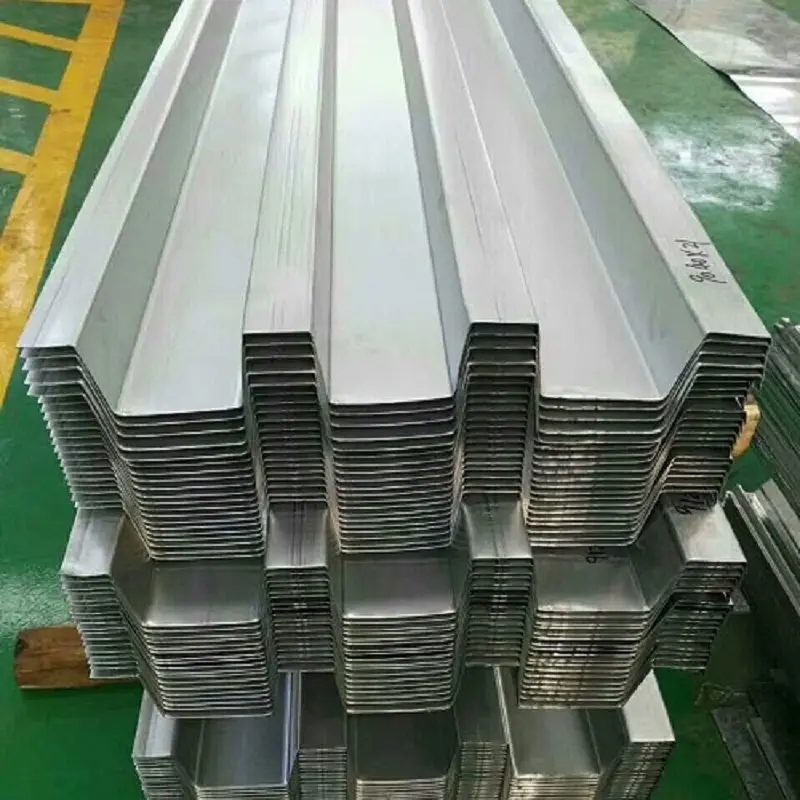

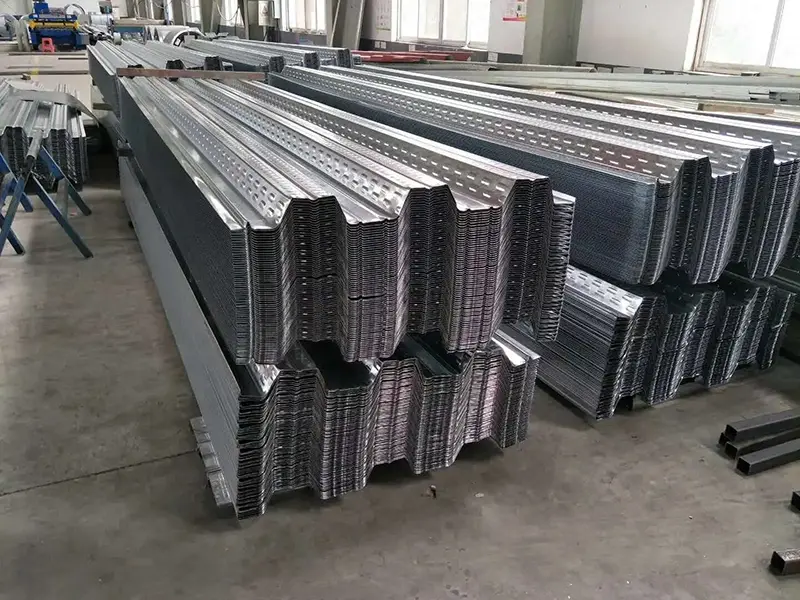

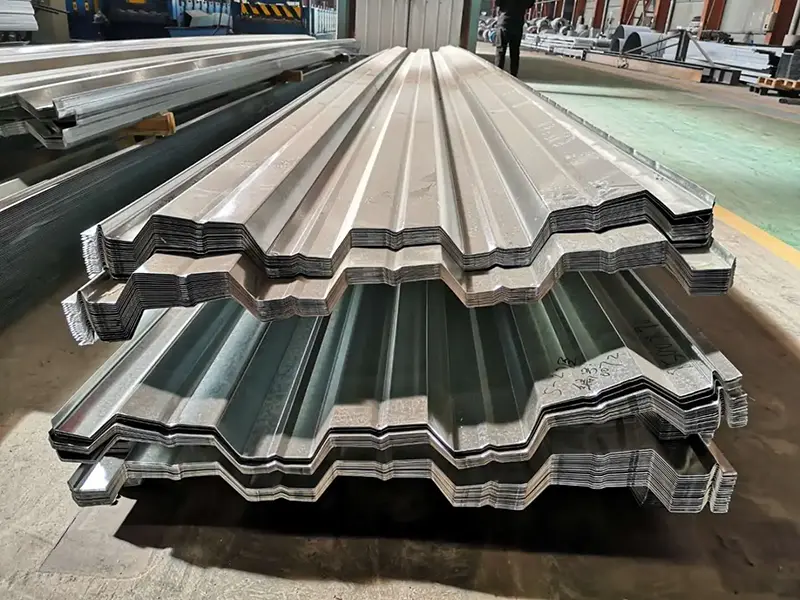

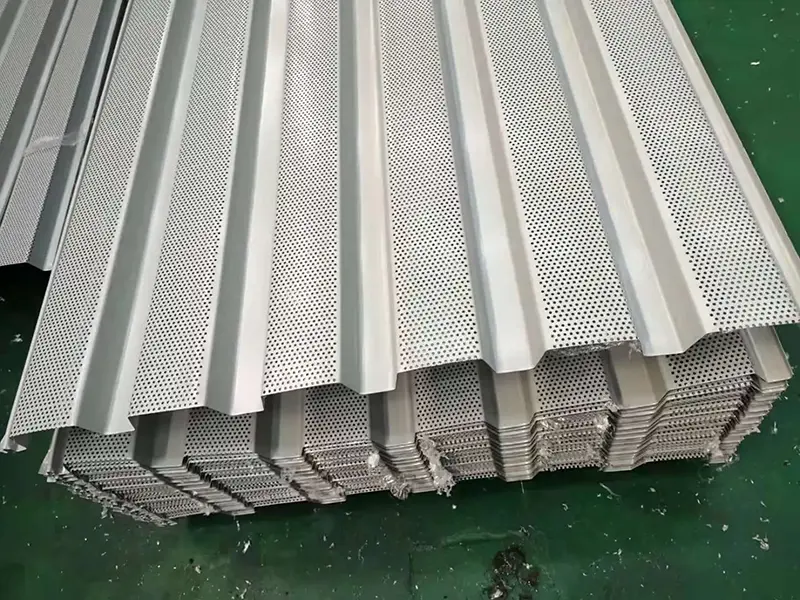

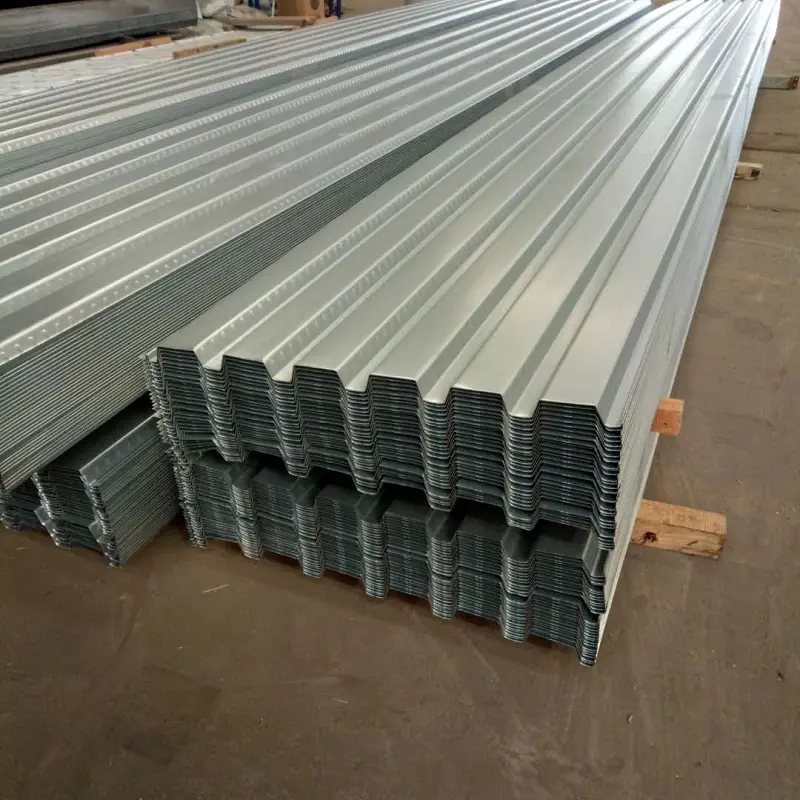

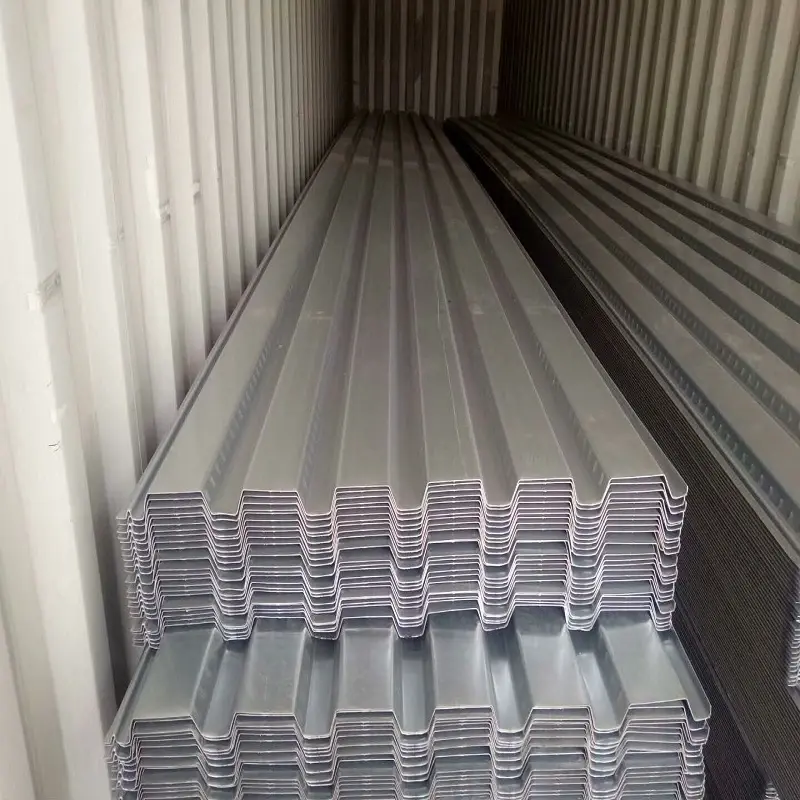

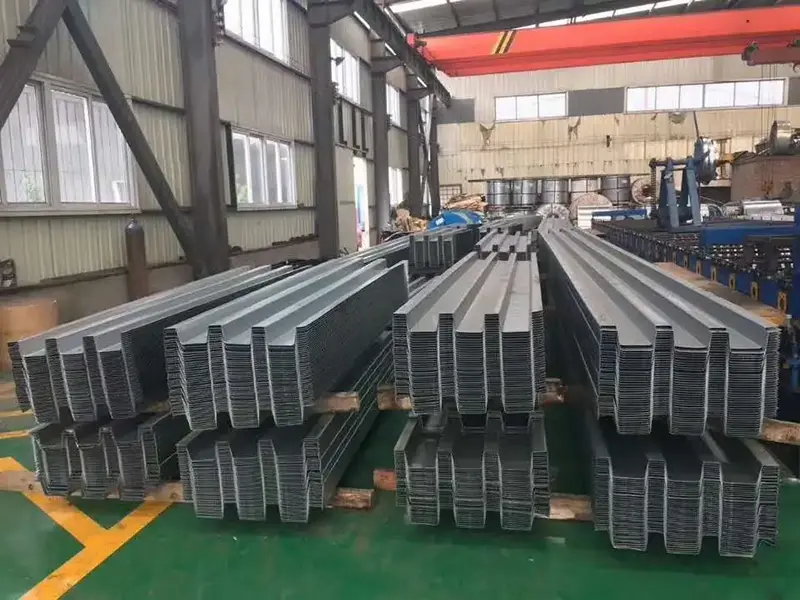

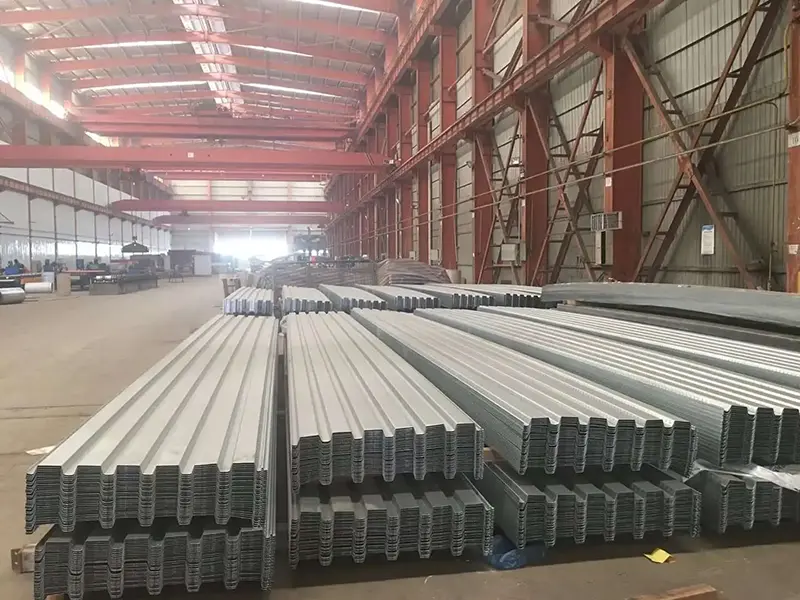

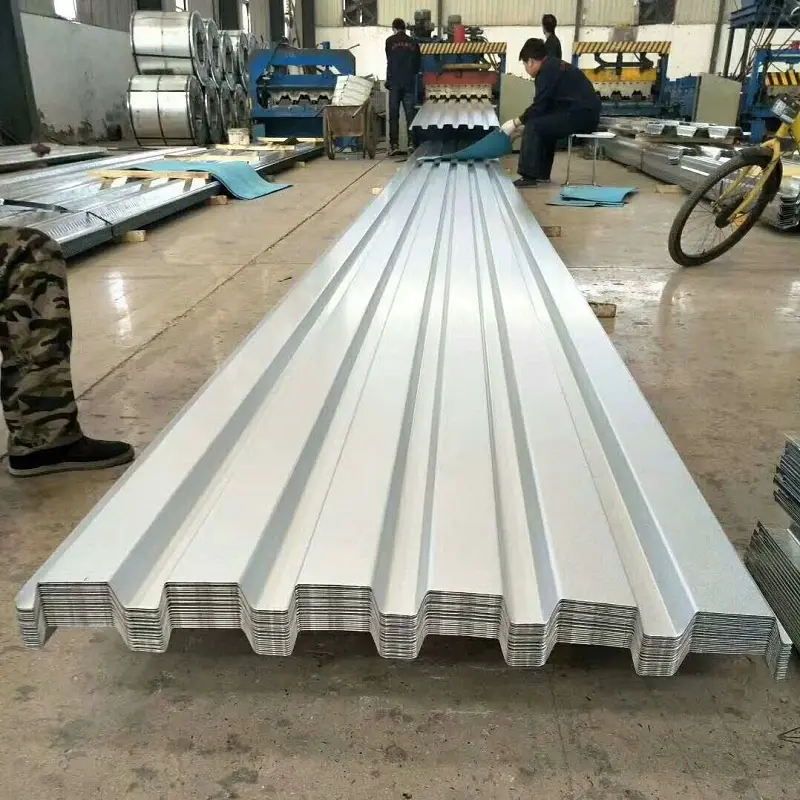

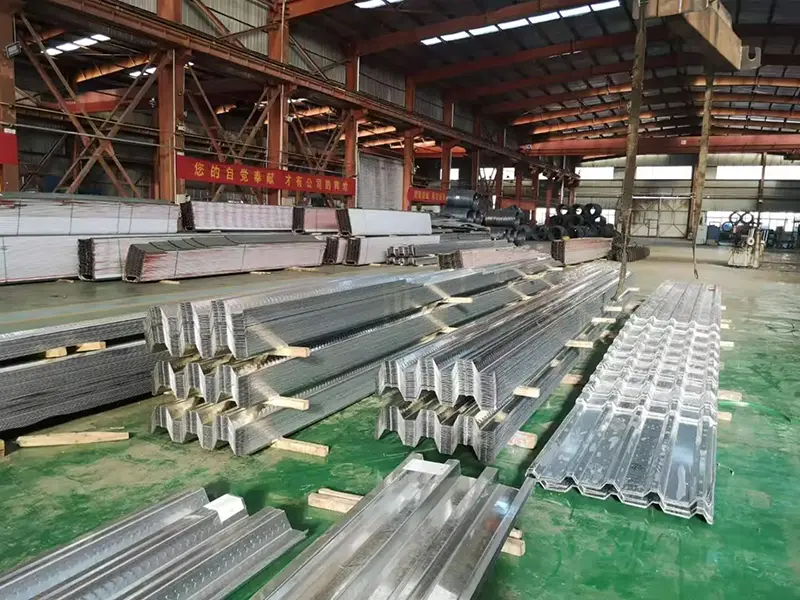

Is painéal roctha fuar-fhoirmithe é Deic Urlár Open-Rib déanta as ghalbhánuithe te-tumtha nó leathán cruach brataithe Al-Zn. Gnéithe sé trasghearradh oscailte V, U, nó trapezoidal, le barr an chainéil easnacha fágtha ar oscailt. Déanann an dearadh seo níos éasca barraí athneartaithe, línte fóntais bealaigh, agus coincréit a dhoirteadh ar an láthair.
Ábhair Foirgníochta SEBNOsoláthraíonn sé deicáil urláir le próifíl oscailte mar chuid dá raon táirgí struchtúr cruach. Feidhmíonn na painéil mar fhoirm-obair bhuan le linn na tógála agus níos déanaí oibríonn siad i gcomhpháirt leis an leac choincréite mar atreisiú teanntachta.
Is é an bunábhar cruach struchtúrach carbóin ardchaighdeáin nó cruach ísealchóimhiotail ó tháirgeoirí móra intíre ar nós Shougang, Angang, Hangang, Tanggang, Baosteel, agus WISCO. Is gnách go mbíonn meáchan an bhrataithe idir 60 agus 275 g/m², agus uasmhéid de 600 g/m² ar fáil do thimpeallachtaí éilitheacha.

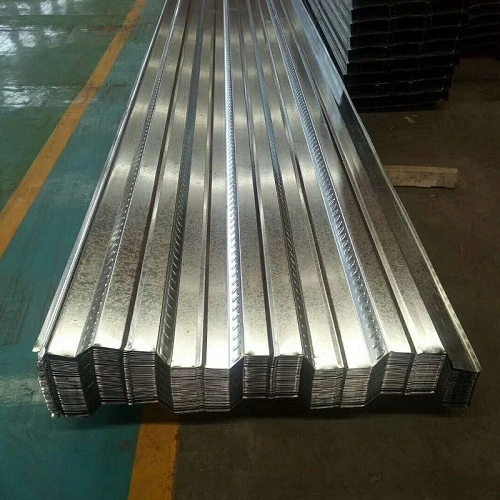

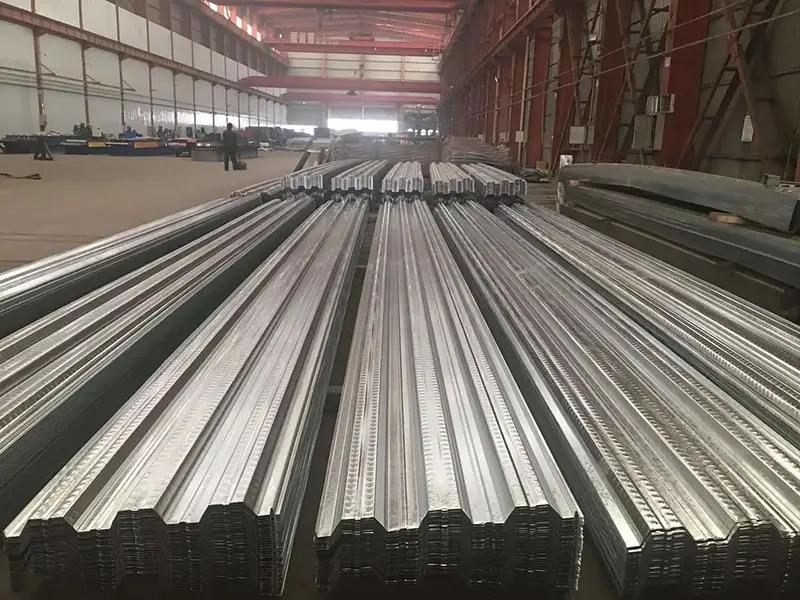

I measc na láidreachtaí toraidh coitianta tá 250 MPa, 280 MPa, 320 MPa, agus 350 MPa, agus is féidir leo suas le 550 MPa a bhaint amach. Féadfaidh an dromchla a bheith cabhraithe chun an banna le coincréit a fheabhsú, rud a chabhraíonn le gníomh ilchodach iontaofa a bhunú idir an deic cruach agus an leac.
Le linn na tógála, leagtar an deicáil thar bíomaí cruach agus daingnítear ag na foircinn le welds lán-treá. Úsáideann naisc idirmheánacha studs lomadh táthaithe tríd an deic isteach sa bhíoma cruach. Tá na painéil in aice láimhe ceangailte le huirlisí clampála speisialaithe a nascann na pointí nasctha cabhraithe.
Tacaíonn an deicáil le féin-mheáchan na coincréite fliuch agus ualaí tógála le linn na céime tógála. Tar éis don choincréit chruas, feidhmíonn sé mar aon leis an leac mar chóras ilchodach, ag feidhmiú mar atreisiú teanntachta i ríomhanna struchtúracha.
Clúdaíonn an tsraith deicáil urláir próifíl oscailte raon leathan próifílí. Liostaíonn an tábla thíos paraiméadair ionadaíocha do roinnt samhlacha príomhshrutha.
| Cineál Próifíl | Leithead Neamhfhillte (mm) | Leithead Éifeachtach (mm) | Tiús Coiteann (mm) | Nóiméad táimhe (cm⁴/m) | Modal Alt (cm³/m) | Ráta Úsáide Ábhar |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0.8–1.5 | 106.6-214.1 | 24.46–52.41 | 91.5% |
| YX60-263-790 | — | 790 | 0.8–1.2 | 60.60–83.11 | 41.26-57.32 | 79% |
| YX51-342-1025 | 1250 | 1025 | 0.8–1.2 | Téigh i gcomhairle le Monaróir | Téigh i gcomhairle le Monaróir | 82% |
| YX51-250-750 | 1000 | 750 | 0.6–1.2 | — | Thart. 17.9 (0.8mm) | 75% |
| YX130-300-600 | 1000 | 600 | 0.8–1.2 | 241.49–441.34 | 36.31–63.95 | 60% |
| YX70-200-600 | 1000 | 600 | 0.8–1.5 | Téigh i gcomhairle le Monaróir | Téigh i gcomhairle le Monaróir | 60% |
| YX75-230-690 | 1000/1085 | 690 | 0.8–2.3 | 91.62-142.01 | 23.46–38.98 | 69% |
Le linn doirteadh coincréite, caithfidh an deicáil tacú le hualaí tógála ag baint úsáide as a neart agus a rigidity féin. Maidir leis an tsamhail YX60-263-790 déanta as cruach Q345 le tiús 1.2 mm, is é 2.65 m an réise uasta gan chladaigh le haghaidh leac ilchodach leanúnach trí-réise 120 mm tiubh. Tá raon réise infheidhme 2.5–3.0 m ag an tsamhail 0.8 mm tiubh YX51-250-750.
Ligeann an cumas neamhchósta seo suiteáil chomhuaineach thar ilurlár, rud a chumasaíonn doirteadh coincréit ar stáitse agus seicheamh iomlán tógála níos tapúla.
Nuair a fheidhmíonn an deicáil chruach agus an choincréit go ilchodach trí chabhlaigh agus studs lomadh, méadaíonn an cumas ualachiompartha go suntasach. Mar shampla, tá toilleadh solúbtha de 21.71 kN·m ag cumraíocht a úsáideann YX60-263-790 (1.0 mm tiubh) le léasacha cruach Q235 agus leac choincréite C30 100 mm ar tiús. Má úsáidtear cruach Q345 ina ionad sin, ardaíonn an toilleadh go 29.77 kN·m. Is féidir luachanna cumais do ghráid choincréite eile, thiúis leac, agus gráid chruach a ríomh ag baint úsáide as na paraiméadair seo.
Teastaíonn aird ar roinnt nósanna imeachta le linn na suiteála. Ba chóir foircinn deicéireachta a nascadh le bíomaí cruach le táthaithe spota lántreáite. Úsáideann naisc idirmheánacha táthú graí trí-deic. Déantar leatháin chóngaracha a chomhghlasáil ag pointí cabhraithe ag baint úsáide as greamairí creimthe speisialaithe. I limistéir chuartha, moltar gearradh plasma chun imill a choinneáil réidh agus an sciath ghalbhánuithe a chaomhnú.
Sonraíonn an dearadh bunaidh spásáil táthaithe de 305 mm, ach féadfar é seo a laghdú le linn na tógála chun dífhoirmiú faoi thrácht coise nó ag doirteadh coincréite a chosc. Ní mór treisiú nóiméad diúltach a shuiteáil freisin i gcodanna cantilevered de réir sonraíochtaí dearaidh chun scoilteadh a chosc.
1. Foirmeacha Buan.Tagann an deicáil in ionad foirm-obair thraidisiúnta adhmaid, agus mar sin níl aon ghá le suiteáil, stripping, nó screadaíl. Cuireann sé seo dlús leis an sceideal tógála.
2. Meáchan Éadrom le Ard Neart.Tá tomhaltas cruach thart ar 9–10 kg/m² le haghaidh leatháin tiubh 0.8 mm, agus an réise optamach 2.5–3.5 m. Feidhmíonn an deicáil freisin mar threisiú teanntachta sa chóras urláir ilchodach.
3. Tógáil Seicheamhach Éifeachtach.Is féidir painéil a leagan thar il-urlár ag an am céanna, agus is féidir coincréit a dhoirteadh i gcéimeanna. Giorraíonn sé seo amlíne iomlán an tionscadail go suntasach.
4. Ródú Áis Áisiúil.Ceadaíonn an phróifíl easnacha oscailte seoladáin agus sreangú a shuiteáil go díreach gan sliotán tánaisteach nó cainéalú.
5. Friotaíocht Creimthe agus In-athchúrsáilte.Soláthraíonn an sciath ghalbhánuithe cosc meirge le linn na gcéimeanna tógála agus seirbhíse araon. Tá an t-ábhar cruach in-athchúrsáilte go hiomlán ag deireadh a shaol seirbhíse.
Le haghaidh riachtanais réise agus ualaigh:Roghnaigh an phróifíl agus an tiús atá bunaithe ar na táblaí réise gan chladaigh agus ar ríomhanna ualaigh leac ilchodacha. D'fhéadfadh painéil níos tiús nó gráid chruach níos airde a bheith ag teastáil le haghaidh ualaí níos troime nó réisí níos faide.
Le haghaidh ródú fóntais:Déanann na heasnacha oscailte seoláin agus sreangú a reáchtáil go héasca, ach ba cheart an leagan amach a chomhordú leis an socrúchán athneartaithe chun coinbhleachtaí a sheachaint.
Maidir le limistéir chuartha nó neamhrialta:Is fearr gearradh plasma seachas lomadh chun cáilíocht imeall agus sláine an bhrataithe ghalbhánuithe a choinneáil.
Le linn táthú:Lean an spásáil táthúcháin sonraithe le haghaidh spot-táthú agus studs lomadh. Féadfar spásáil denser a úsáid go sealadach chun dífhoirmiúchán a chosc le linn na tógála, ach ní mór an dearadh struchtúrach a urramú do naisc deiridh.
1.Córais urláir ilchodacha do struchtúir cruach il-scéal agus ard-ardú.
2.Struchtúir urláir do phlandaí tionsclaíocha agus stórais lóistíochta.
3.Tionscadail urláir mhór-réise, lena n-áirítear coimpléisc tráchtála agus struchtúir pháirceála.
4.Tionscadail struchtúir chruach a éilíonn tógáil tapa agus sreabhadh oibre céimnithe.
Go ginearálta cuireann deicáil próifíl dúnta friotaíocht tine níos fearr ar fáil mar go bhfuil na heasnacha iata go hiomlán agus go bhfuil an coincréit timpeall ar an cruach níos iomláine. D’fhéadfadh go mbeadh bearta breise dóiteáin-dhíonta ag teastáil le haghaidh deicáil próifíl oscailte, ag brath ar rátáil dóiteáin an tionscadail. Ba cheart tástáil dóiteáin a athbhreithniú le haghaidh gach cineál próifíle.
Sea, tá go leor samhlacha próifíle oscailte deartha le haghaidh suiteáil gan chladaigh laistigh de theorainneacha réise sonraithe. Mar shampla, is féidir le YX60-263-790 le cruach 1.2 mm Q345 suas le 2.65 m gan chladaigh le haghaidh leac leanúnach 120 mm trí réise. Déan tagairt i gcónaí do tháblaí réise an mhonaróra agus ríomhanna struchtúracha an tionscadail.
Soláthraíonn an dá bhratú cosaint creimeadh, ach is gnách go dtugann sciath Al-Zn friotaíocht níos fearr i dtimpeallachtaí ardteochta agus creimneach áirithe. Braitheann an rogha ar thimpeallacht an tionscadail agus ar riachtanais shaol seirbhíse. Is minic a shonraítear sciath Al-Zn do shuíomhanna cósta nó tionsclaíocha.
Soláthraíonn na heasnacha oscailte spás le haghaidh seoladáin agus sreanga a rith tar éis don choincréit a bheith leigheasach. Cuireann sé seo deireadh leis an ngá atá le bealaí gearrtha sa leac. Mar sin féin, ba cheart an leagan amach fóntais a phleanáil roimh dhoirteadh coincréite chun cur isteach ar bharraí athneartaithe a sheachaint.
Is é GB/T 12755-2008 an bunchaighdeán do leatháin chruaiche phróifíle. De ghnáth leanann dearadh struchtúrach GB 55004-2021 agus an caighdeán náisiúnta atlas 05SG522. Is féidir deimhnithe ábhar agus tuarascálacha tástála ualaigh a sholáthar arna iarraidh sin.

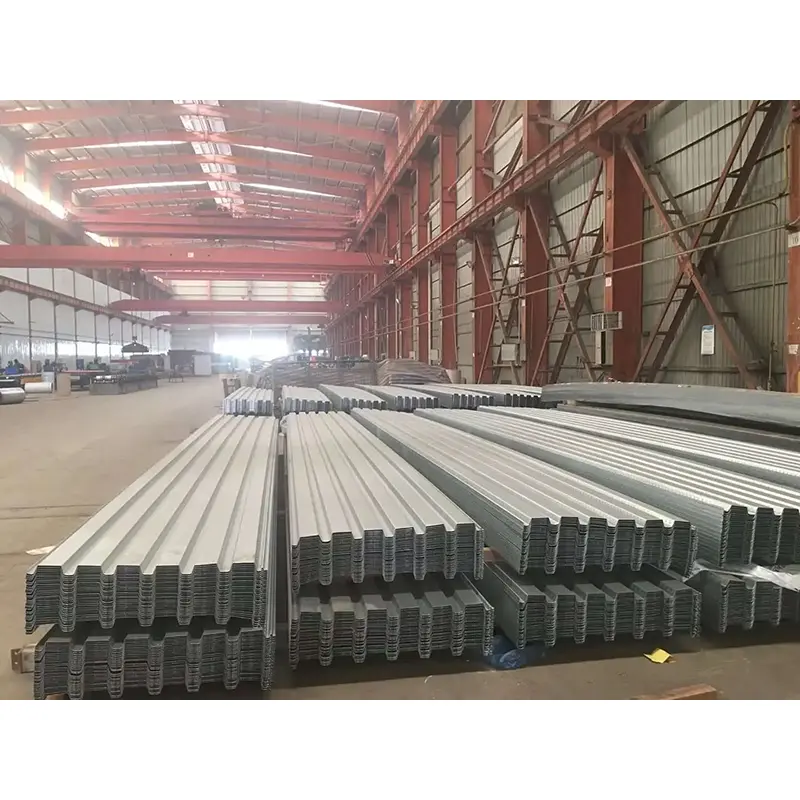

Tá Tianjin SENBO Building Materials Technology Co., Ltd ina mhonaróir decking urláir próifíl oscailte, deicáil urláir ualachiompartha, deicáil urláir ilchodach, agus táirgí clúdaigh miotail eile. Tá ár mbonn táirgthe lonnaithe i gCrios Forbartha Eacnamaíoch Jinghai, Tianjin, an tSín, atá feistithe le línte táirgeachta uathoibrithe agus próiseas cigireachta cáilíochta ceithre chéim. Le haghaidh tuilleadh faisnéise faoinár mhonarcha, deimhnithe, cumais tástála, agus tagairtí tionscadail, tabhair cuairt ar árMaidir Linneleathanach nódéan teagmháil lenár bhfoireann innealtóireachta.
