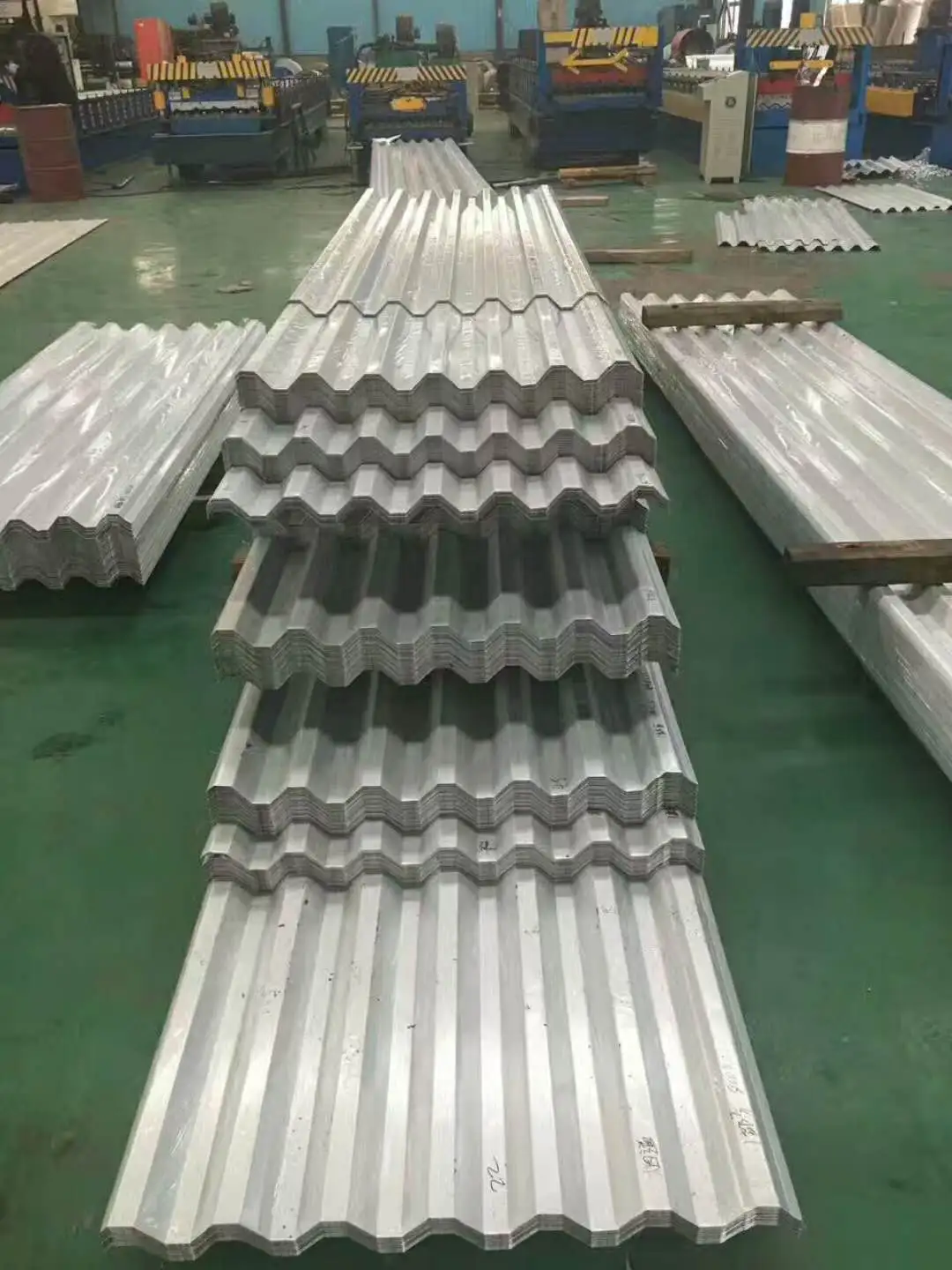

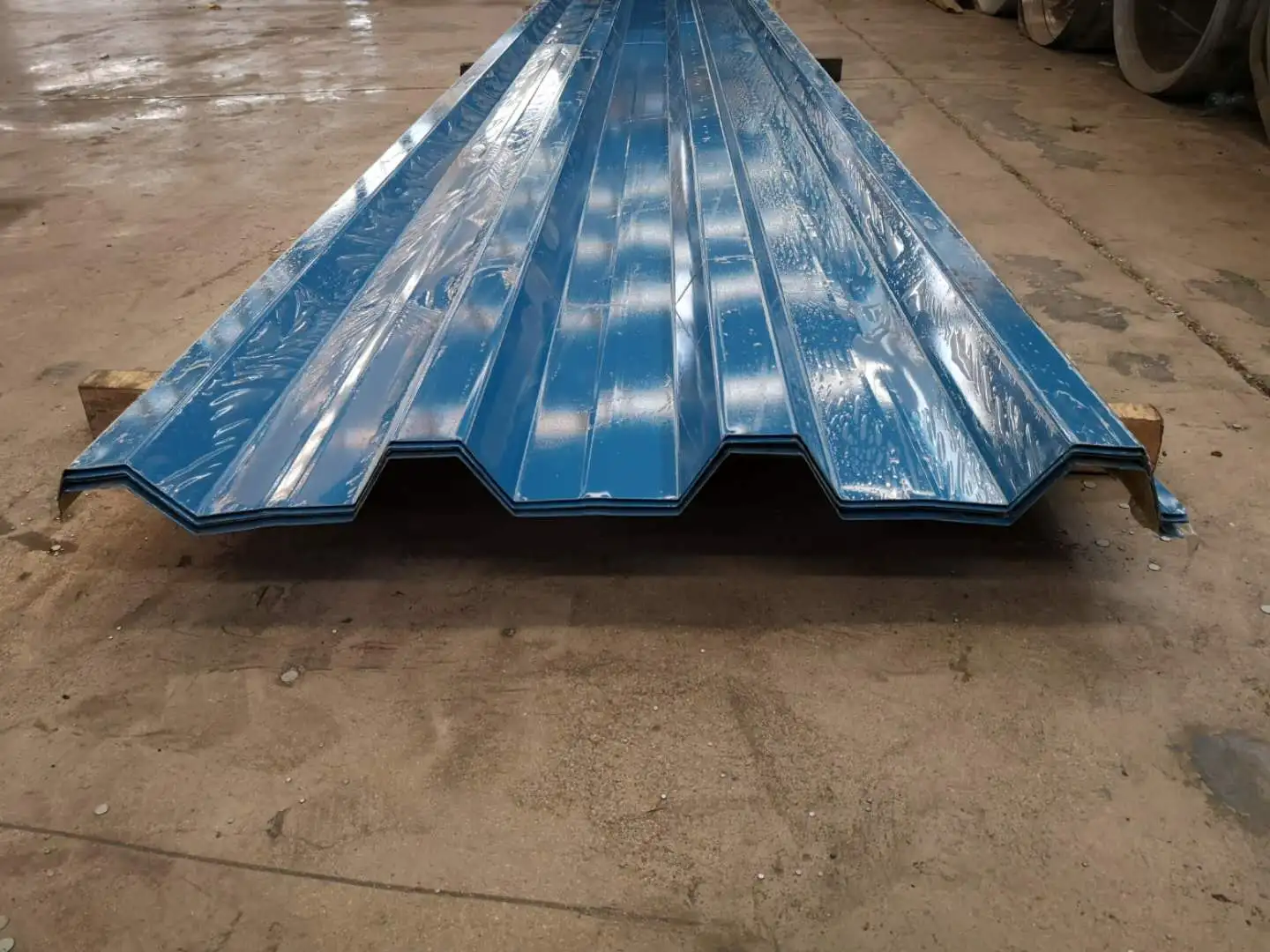

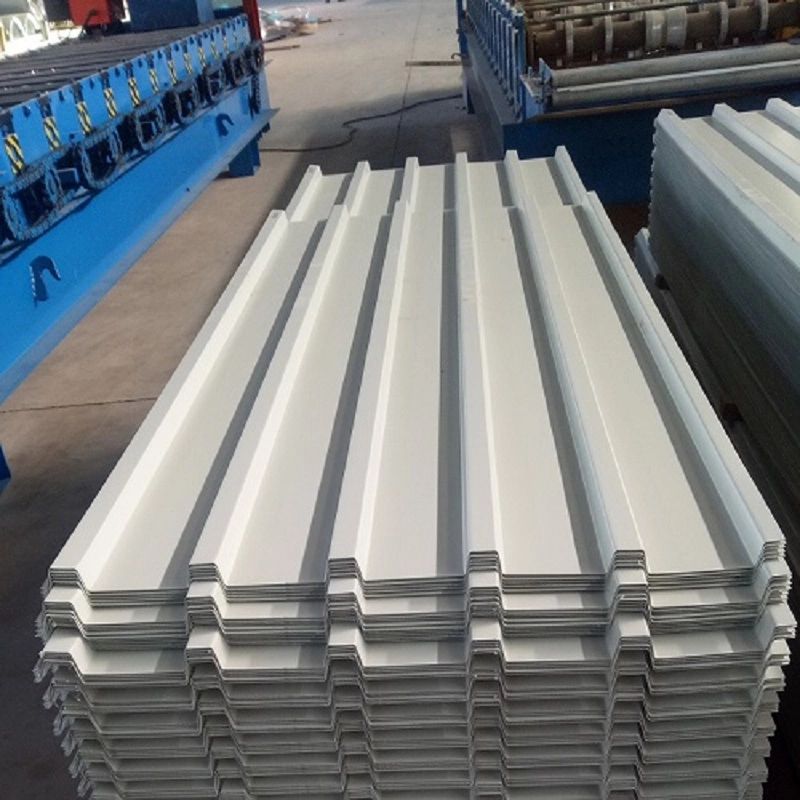

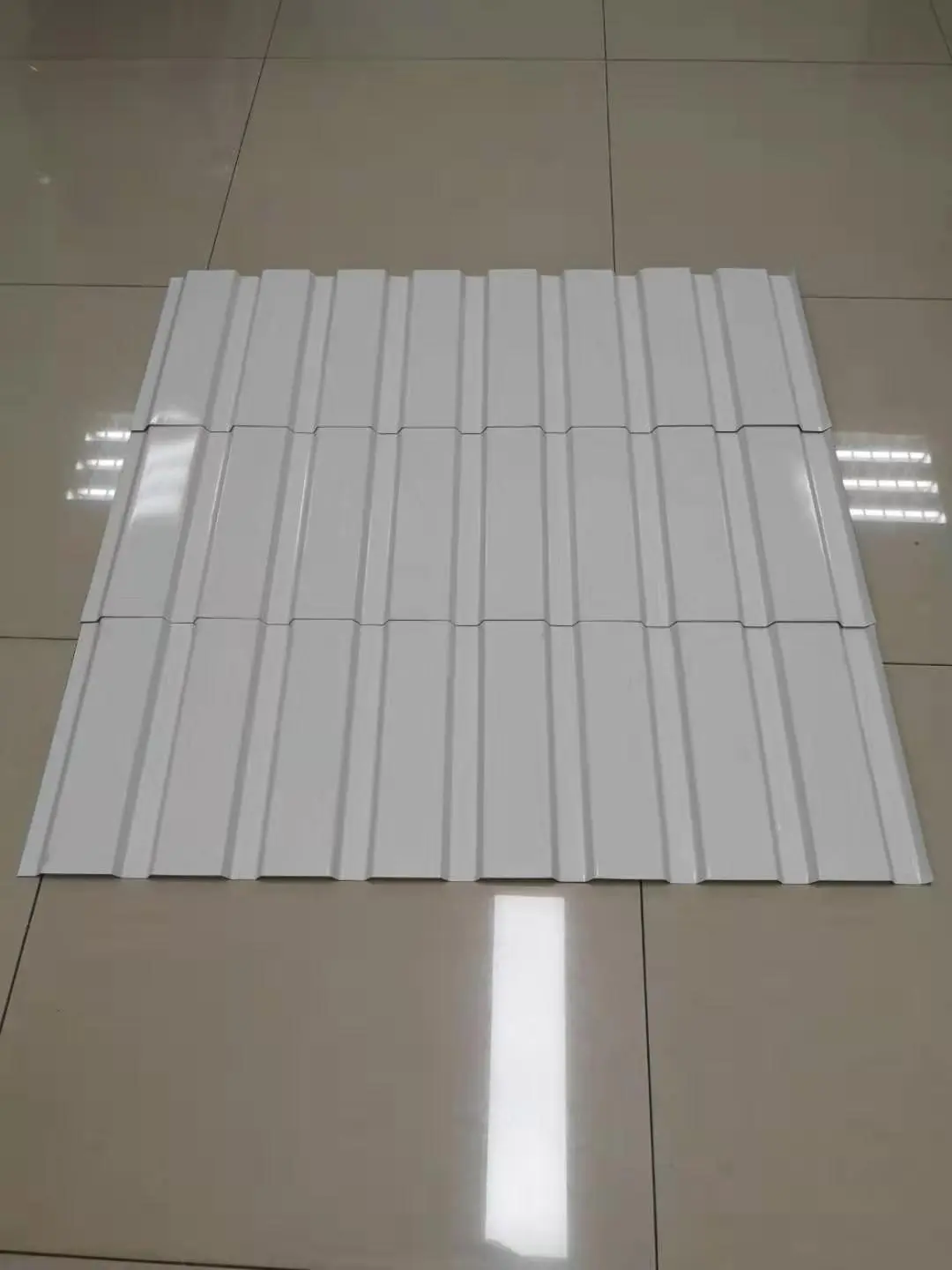

Déantar Leatháin Cruach Próifílithe Dath-bhrataithe a tháirgeadh trí cornaí cruach dath-brataithe a fhoirmiú i bpróifílí rocach. Feidhmíonn siad mar dhíon, cumhdach balla, agus maisiú taobh istigh nó taobh amuigh d'fhoirgnimh thionsclaíocha, trádstórais, agus struchtúir cruach mór-réise. Tá gach leathán comhdhéanta de shubstráit chruach a sholáthraíonn neart meicniúil, sciath miotalach a fheidhmíonn mar bhac creimeadh, agus sciath orgánach a sholáthraíonn friotaíocht agus cuma aimsire. Feidhmíonn SENBO línte foirmithe rolla iolracha do na próifílí seo, le seiceálacha intí ar chéimseata próifíle, tiús brataithe, agus grád bonnmhiotail.
Is é an t-amhábhar stiall cruach fuar-rollta nó te-rollta, a sholáthraítear de ghnáth i sraith leithead 1000 mm. I measc na ngráid neart toraidh tá 250 MPa, 280 MPa, 320 MPa, 350 MPa, agus 550 MPa. Comhlíonann an struchtúr brataithe GB/T 12754. Úsáideann cumraíocht choitianta dhá shraith cóta barr ar an taobh tosaigh agus ciseal amháin ar chúl. Roghnaítear bratuithe poileistir (PE) nó fluaracarbóin (PVDF) de réir na frithsheasmhachta aimsire is gá. Deimhnítear an cineál sciath sonrach tráth an ordaithe.
Raon tiús coitianta ó 0.4 mm go 1.6 mm. Is gnách go n-úsáideann díonta agus cumhdach balla idir 0.5 mm agus 0.6 mm ar a laghad, agus níor cheart go mbeadh taobh amuigh tábhachtach foirgnimh níos lú ná 0.6 mm. D'fhéadfadh go mbeadh tiús suas le 2 mm nó 3 mm de dhíth ar dheic urláir ualachiompartha. Raon airde corrugation ó 10 mm go 200 mm. Maidir le hailt neamhstiffened, b'fhearr an cóimheas airde-go-tiús a choinneáil faoi bhun 200. Braitheann leithead éifeachtach ar an bpróifíl. I measc na bpróifílí a úsáidtear go forleathan tá YX35-125-750 (airde rib 35 mm, leithead éifeachtach 750 mm), Jiaochi 760 (YX51-380-760), agus Jiaochi 820.
| Táscaire Feidhmíochta | Paraiméadar / Sonraíocht | Bunús nó Nótaí |
|---|---|---|
| Caighdeán Feidhmiúcháin | GB/T 12755-2008 | Leatháin cruach próifílithe le haghaidh tógála |
| Caighdeán Cumhdach | GB/T 12754 | Leatháin agus stiallacha cruach dath-brataithe |
| Tiús Coiteann | 0.4–1.6 mm | Íosmhéid díonta 0.6 mm le haghaidh príomhfhoirgnimh |
| Raon Airde Rib | 10-200 mm | Cóimheas airde-go-tiús de rogha ≤200 |
| Neart Toradh | 250–550 MPa | 250 MPa agus 350 MPa coitianta; 550 MPa le haghaidh próifílí snap-glas |
| Meáchan Marbh | 6–10 kg/m² | Clúdach éadrom |
| Leithead an Bhonnchláir | 1000 mm coitianta | 600 mm, 1000 mm, agus sraith 1200 mm ar fáil |
| Fána Díon Molta | 2-5% ar fhad leanúnach | Teorainn sraonaidh l/300 |
| Riachtanais Cumhdach | Galbhánú te-tumtha ≥90/90 g/m²; Al-Zn brataithe ≥50/50 g/m² | Mura sonraítear a mhalairt |
Tá idir 6 kg/m² agus 10 kg/m² ag leatháin chruaiche datha próifílithe, atá i bhfad níos ísle ná an cumhdach traidisiúnta coincréite nó saoirseachta. Raonta neart toraidh ó 250 MPa go 550 MPa, ag soláthar dea-stiffness diaphragm agus cumas ualaigh. Ag príomhcheardlann Huangshi Daye Special Steel, suiteáladh bileoga dín próifílithe YX114-333-666 le tiús bonn-mhiotail de 0.8 mm thar achar 13,200 m² don réise RC amháin, ag deimhniú oiriúnacht do dhíonta tionsclaíocha móra.
Tacaíonn an táirge le réamhdhéanta monarchan agus foirmiú rolla ar an láthair. Ag tionscadal mhonarcha Anhui Chaolong Optoelectronics, tháirg meaisíní foirmithe rolla feithicle-suite bileoga ar an láthair, rud a cheadaíonn suiteáil láithreach agus cosc a chur ar damáiste iompair. Chuidigh ardaitheoirí borradh altacha le suíomh, d'ardaigh éifeachtacht suiteála 70% agus laghdaigh obair láimhe ard-airde faoi 60%. Chlúdaigh an tionscadal níos mó ná 76,000 m². Maidir leis an seid stórála faoi iamh ag Clós Ábhar Yugang i Lanzhou, an struchtúr trusanna feadánacha is mó san Iarthuaisceart na Síne, d'úsáid painéil dín cruach ghalbhánuithe te ard-láidre 0.6 mm tiubh le bailchríoch próifílithe daite. Laghdaigh suiteáil fadréise líon na bhforluí dín.

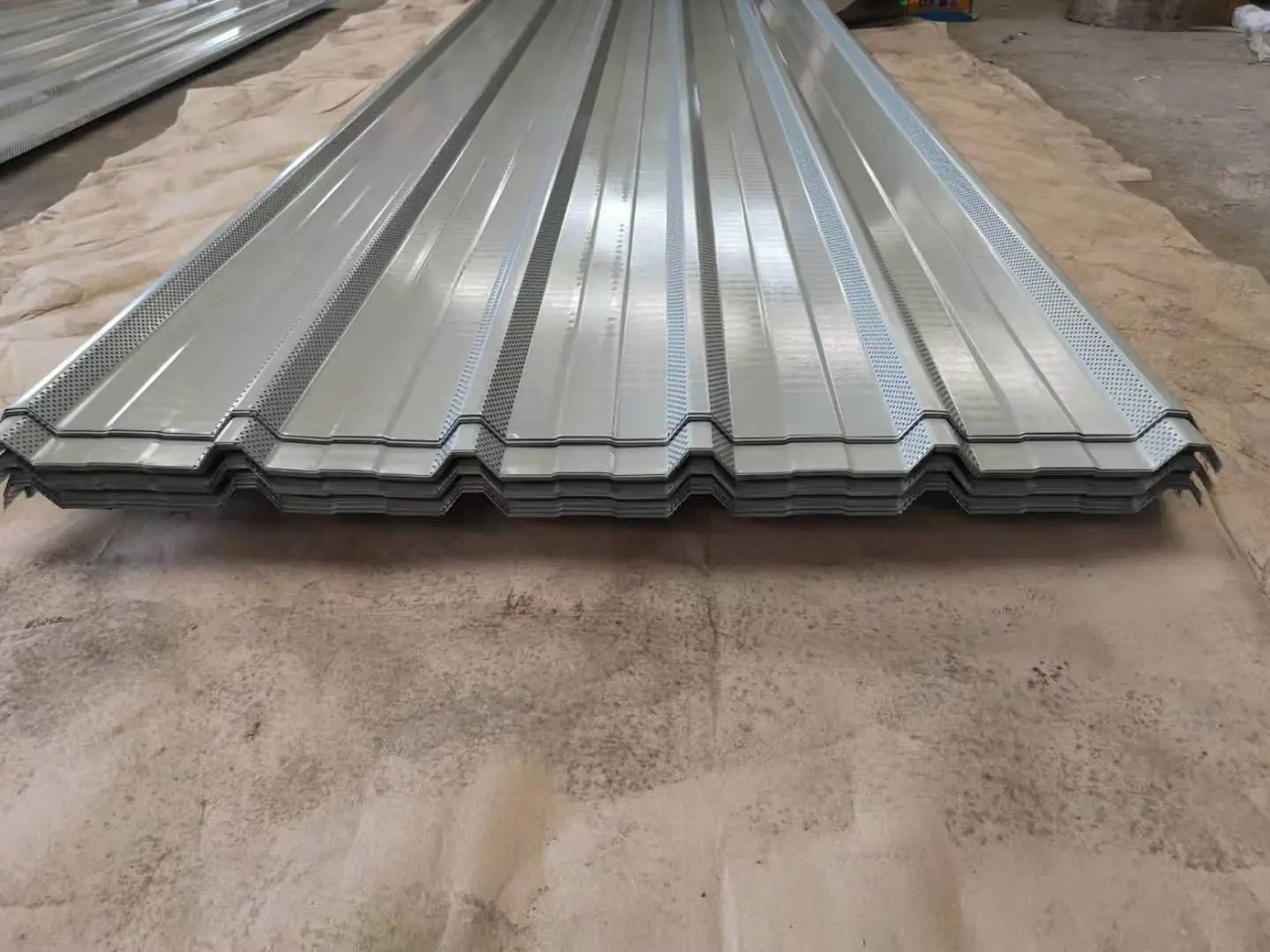

Soláthraíonn an sciath taobh amuigh airíonna féin-ghlanadh agus friotaíocht aimsire fadtéarmach. Is féidir córais sciath a choigeartú chun timpeallachtaí creimneach a mheaitseáil. I gcás foshraitheanna galbhánaithe tumtha te, is meáchan caighdeánach brataithe dhá thaobh ar a laghad 90 g/m² in aghaidh an tsleasa é mura sonraítear a mhalairt. Maidir le foshraitheanna cóimhiotal alúmanaim-since, is é 50 g/m² in aghaidh an taoibh an t-íosmhéid. Nuair a fheidhmíonn an leathán bun de dhíon ilchodach mar phainéal bréifnithe ionsúcháin fuaime, ní mór méid an phoill agus an spásáil a chinneadh de réir dearadh fuaimiúil.
Sonraíonn GB/T 12755-2008 roghnú ábhar, cumraíocht phróifíle, ceanglais theicniúla, lamháltais tríthoiseacha, agus iniúchadh cáilíochta do leatháin chruaiche phróifíle. Chun éagsúlacht dath infheicthe a sheachaint, tá sé inmholta gach bileog a ordú le haghaidh tionscadal díon nó balla aonair ón mbaisc táirgeachta céanna.
Bíonn tionchar ag airde rib ar stiffness lúbthachta agus ar chumas réise. I gcás raonta gearra, d'fhéadfadh go mbeadh easnacha ísle mar 35 mm leordhóthanach. Le haghaidh raonta níos faide nó ualaí níos airde, tá próifílí níos doimhne ar nós 51 mm nó níos mó ag teastáil. Ba cheart an phróifíl a roghnú bunaithe ar tháblaí réise agus ar ríomh dearaidh, ní ar chuma amháin.
Is gnách go mbíonn fána 2% go 5% i gcás leatháin ar fhad leanúnach gan lapaí deiridh. Méadaíonn fánaí níos ísle an baol uisce locháin, rud a d'fhéadfadh saol sciath a ghiorrú. Ba cheart déine báistí áitiúil agus dearadh draenála a chur san áireamh freisin.
Is féidir, is féidir go leor próifílí a chuar go dtí ga mór trí fhoirmiú rolla nó trí choscánú brú. Braitheann an ga íosta ar thiús an chláir, ar an gcéimseata rib, agus ar an gcineál sciath. Moltar comhordú luath leis an monaróir.
Maidir le timpeallachtaí tionsclaíocha cósta nó creimneach, is fearr foshraith brataithe Al-Zn a bhfuil 50 g/m² ar a laghad in aghaidh an taoibh ann, agus is minic a shonraítear barrchóta PVDF. I gcoinníollacha an-ionsaitheach, d'fhéadfadh go mbeadh gá le meáchain brataithe níos airde nó bearta cosanta breise.
Ba cheart do sholáthróirí deimhnithe tástála muileann a sholáthar do na taifid thiús cruach bonn agus brataithe. Déantar toisí próifíle agus riocht an dromchla a sheiceáil le linn táirgeadh agus roimh an loingsiú. I gcás tionscadal óna dteastaíonn ardú gaoithe sonrach nó feidhmíocht struchtúrach ar leith, is féidir tuarascálacha tástála nó ríomhanna a sholáthar arna iarraidh sin.
