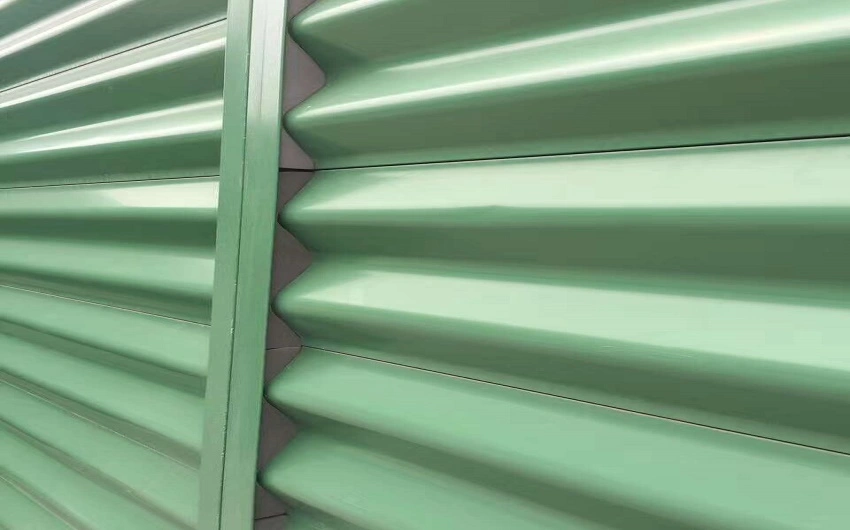

Painéal Cruach Dath-Brataithe Dath-Falaithe

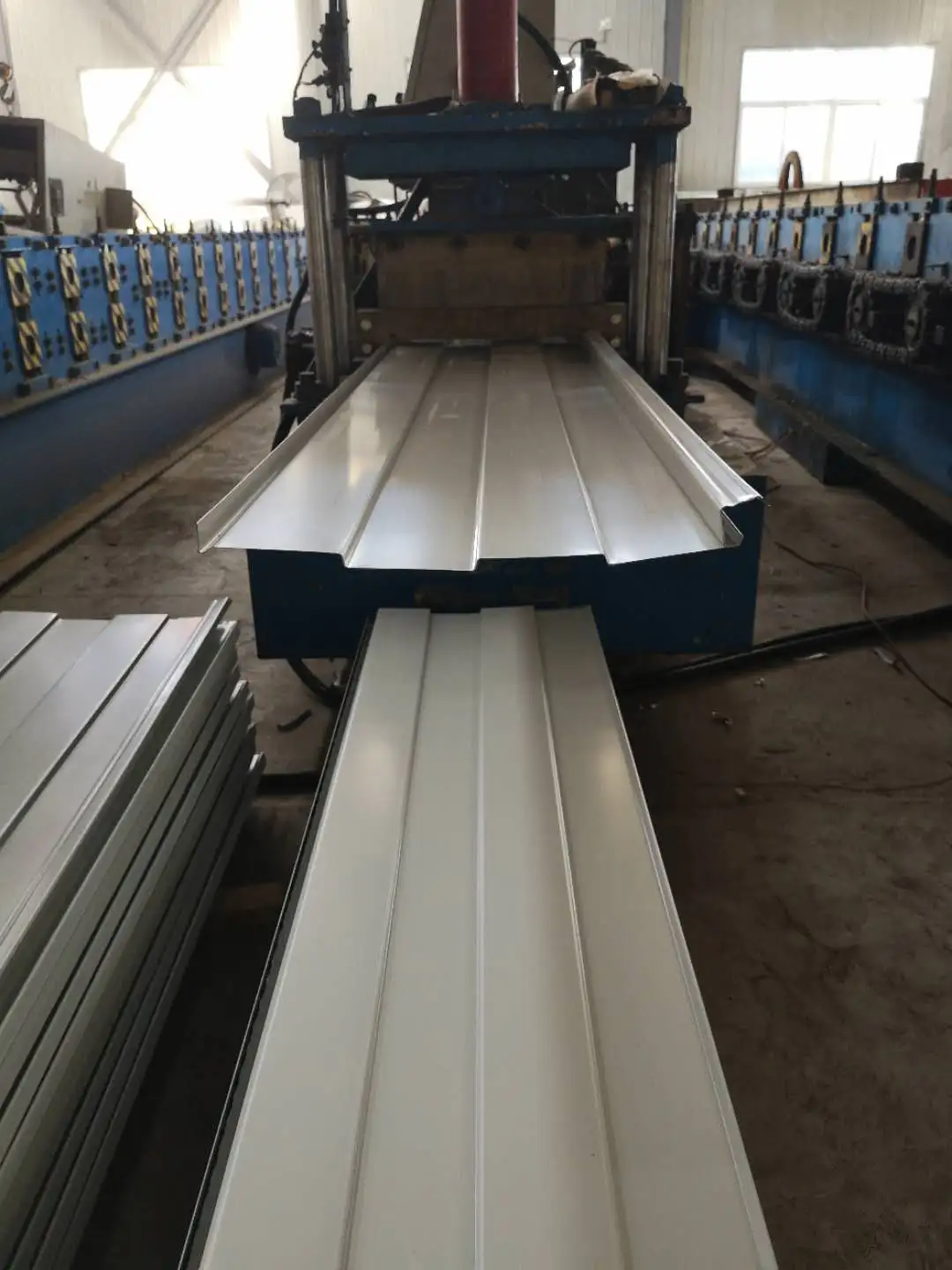

Is éard atá i bpainéil chruach dath-brataithe folaithe, ar a dtugtar freisin painéil díon i bhfolach-ceanglóir nó painéil díon gearrthóg folaithe, bileoga próifílithe rolla-fhoirmithe as cruach dath-brataithe. Tá siad socraithe le purlins dín le lúibíní cóimhiotal ghalbhánuithe nó alúmanaim meaitseála seachas scriúnna nochta. Is éard atá i gceist leis an seicheamh ceangail na lúibíní folaithe a cheangal leis na purlins, gabháil le rib baineann an phainéil le rib lárnach an lúibín, agus ansin an seam a ghlasáil le meaisín seaming chun comhpháirteach daingean a chruthú idir na painéil in aice láimhe. Táirgeann SENBO na próifílí seo ar línte tiomnaithe foirmithe rolla agus seiceálann sé príomhthoisí mar airde easnacha, leithead éifeachtach, agus doimhneacht glasála le linn táirgeadh.

Is é an príomhdhifríocht ó dhíon cruach dath-brataithe caighdeánach ná an modh ceangail. Tá painéil thraidisiúnta daingnithe le scriúnna féin-tapála a théann trí dhromchla an phainéil, a éilíonn séalaithe ag gach poll scriú. Braitheann painéil ceanglóir folaithe ar lúibíní comhghlasála ina ionad sin, rud a chiallaíonn go bhfanann an dromchla saor ó threá. Feabhsaíonn an cur chuige seo uiscedhíonta, laghdaítear an baol creimeadh fadtéarmach ag pointí ceanglóir, agus tugann sé cuma níos glaine ar an díon.

Cineálacha Próifíl Coitianta

Sonraíochtaí Teicniúla

Fíorú Feidhmíochta

1. Iompar Uiscedhíonta

Toisc nach bhfuil aon treá ceanglóir ag dromchla an phainéil cruach dath-brataithe folaithe, seachnaíonn an córas cosán sceite coitianta a fhaightear i ndíonta ceanglóir nochta. I gcórais thraidisiúnta, is féidir le séalaithe ag poill scriúnna aois agus crack le himeacht ama, rud a ligeann uisce isteach. Cuidíonn próifíl Jiaochi 760, le airde rib de 71 mm agus spásáil easnacha de 380 mm, le huisce báistí bogadh go tapa ó na gleannta go dtí na sceimhleacha. Nuair a dhúntar na seams le meaisín seaming, cuireann an t-idirghlasáil taobh bacainn leanúnach ar iontráil uisce. Laghdaíonn easpa poill dromchla an fhéidearthacht creimeadh ag tosú ag dúntóirí.

2. Friotaíocht Gaoithe

Tá na lúibíní a choinníonn na painéil chuig na purlin deartha chun seasamh in aghaidh ardaithe. Le linn tionscadal fótavoltach dath-cruach-díon 5 MW ag Aerfort Idirnáisiúnta Shenzhen Bao'an, shroich an brú gaoithe ar an láthair 0.75 kN/m². Thaifead tástálacha tarraingthe amach ar na gearrthóga folaithe neart tarraingt amach de 200 kg, rud a chomhlíon na ceanglais sábháilteachta. Úsáideann an painéal gearrthóg folaithe YX41-250-750 cruach le neart toraidh de 550 MPa ar a laghad agus doimhneacht glasála níos mó ná 5.2 mm. Tá gearrthóg socraithe ar ancaire ag gach rib idirghlasála, rud a fheabhsaíonn cumas an dín ualaí gaoithe agus sneachta a láimhseáil.

3. Cúiteamh Gluaiseacht Teirmeach

Ligeann na gearrthóga socraithe na painéil dín sleamhnú feadh an fhána mar a leathnaíonn an miotail agus conarthaí le hathruithe teochta. Fanann na painéil ag gabháil leis na gearrthóga le linn na gluaiseachta seo, agus mar sin fanann an nasc idir díon agus struchtúr cobhsaí. Ligeann sé seo fad painéil leanúnacha níos faide ná 100 méadar gan gá le forluí trasnacha, atá úsáideach le haghaidh díonta mór-réise.

4. Éifeachtúlacht Suiteáil

Úsáideann an córas painéil mhonarcha-réamhdhéanta a chomhghlasálann an láithreán. Ní éilíonn roinnt próifílí gearrthóg folaithe, mar shampla an CC-750, meaisín séalaithe speisialaithe, rud a d'fhéadfadh saothair a laghdú agus am suiteála a ghiorrú. Is féidir an stoc corna a ghearradh go fad ar shuíomh an phoist, rud a ligeann do phainéil aonair níos mó ná 100 méadar agus íoslaghdú a dhéanamh ar líon na gclaí deiridh. Laghdaíonn an cur chuige seo freisin an baol sceite ag na hailt trasnacha.

Gnéithe Dearaidh

• Dromchla gan treá:Baineann an nasc lúibín i bhfolach poill scriú ó dhromchla an dín, rud a íslíonn an seans go mbeidh sceitheadh ​​agus creimeadh ag dúntóirí.
• Rannpháirtíocht gearrthóg cobhsaí:Sáraíonn an doimhneacht glasála 5.2 mm agus sroicheann friotaíocht tarraingt amach 200 kg, ag soláthar ancaireachta iontaofa faoi ardú gaoithe.
• Cóiríocht gluaiseachta teirmeach:Ligeann gearrthóga sleamhnáin do phainéil leathnú agus conradh a dhéanamh ar feadh an fhána, ag laghdú an strus a d'fhéadfadh damáiste díon a dhéanamh le himeacht ama.
• Cumas painéil fhada:Laghdaíonn faid singil suas le 100 méadar forluí trasnacha agus simplíonn siad bainistíocht uisce.
• Éagsúlacht próifíle:Clúdaíonn roghanna ar nós YX51-380-760 agus YX50-410-820 riachtanais éagsúla réise agus ualaigh.

Feidhmchláir tipiciúla

• Córais dín d'fhoirgnimh thionsclaíocha de struchtúr cruach mór-réise.
• Áiseanna poiblí ar nós críochfoirt aerfoirt, ionaid spóirt, agus ionaid taispeántais.
• Foirgnimh thionsclaíocha le riachtanais uiscedhíonta dian, lena n-áirítear gléasraí cumhachta agus áiseanna peitriceimiceacha.
• Ionaid lóistíochta agus trádstórais ina bhfuil iontaofacht dín mar thosaíocht.
• Tionscadail athchóirithe óna dteastaíonn athsholáthar ar chóras dín atá ann cheana féin.

Moltaí ar an Suíomh

• Deimhnigh spásáil agus ailíniú purlin sula dtosaíonn tú ar shuiteáil an phainéil.
• Bain úsáid as trealamh ardaithe le slingeanna boga chun na heasnacha a chíoradh nó an sciath a scríobadh.
• Lean seicheamh an mhonaróra chun gearrthóga agus painéil seaming a tharraingt.
• Seiceáil tightness seam tar éis an seamaithe agus déan iniúchadh ar an ngaolmhaireacht gearrthóg sula dtéann tú ar aghaidh chuig an gcéad phainéal eile.
• Le haghaidh painéil fhada, déan an seicheamh suiteála a phleanáil ionas nach gcuirfear srian ar ghluaiseacht teirmeach ag pointí seasta.

Ceisteanna Coitianta

Conas a láimhseálann díonta ceanglóir folaithe uisce báistí gan séalaithe ag na seams?

Déantar an comhghlasáil taobh a fhoirmiú go meicniúil le meaisín seaming. Tá an comhpháirteach mar thoradh daingean go leor chun seasamh in aghaidh iontráil uisce faoi ghnáthchoinníollacha. Cuidíonn fána díon ceart agus dearadh draenála freisin chun uisce a aistriú go tapa ó na seams.

An féidir painéil ceanglóir folaithe a úsáid ar dhíonta cuartha?

Tá an chuid is mó de phróifílí ceanglóir folaithe beartaithe do dhíonta ga díreach nó an-mhór. Braitheann an ga cuaire íosta ar phróifíl an phainéil agus ar thiús an ábhair. Le haghaidh iarratais cuartha, seiceáil leis an monaróir roimh ordú.

Cad é an leas a bhaint as painéal gan dúntóirí nochta?

Éilíonn dúntóirí nochta séalaithe ag gach poll scriú. Le himeacht ama, is féidir le séalaithe díghrádú agus cosáin sceite a chruthú. Cuireann dúntóirí i bhfolach deireadh leis an bpointe cothabhála seo agus laghdaíonn siad an baol iontrála uisce agus creimeadh timpeall poill scriú.

Conas a dhéantar friotaíocht ardaithe gaoithe a fhíorú do thionscadal ar leith?

Is féidir tástálacha tarraingthe amach ar na gearrthóga a dhéanamh ar an láthair nó i saotharlann. Ba cheart an luach tomhaiste a chur i gcomparáid leis an ualach ardaithe gaoithe dearaidh do shuíomh an fhoirgnimh. Is féidir le soláthraithe sonraí tástála a sholáthar nó cabhrú le fíorú tionscadal-shonrach.

Iniúchadh agus Doiciméadúchán

Roimh an loingsiú, déantar painéil a sheiceáil le haghaidh céimseata próifíle, doimhneacht glasála, riocht an bhrataithe dromchla, agus cruinneas tríthoiseach. Ba cheart go mbeadh teastais mhuilinn don bhunchruach ar fáil, mar aon le tuairiscí maidir le neart gearrtha amach nuair is gá. Le linn na suiteála, cuidíonn spotseiceálacha ar rannpháirtíocht seam agus ailíniú gearrthóg chun cáilíocht chomhsheasmhach a chinntiú.

Fachtóirí le Meastóireacht Roimh Ordú

• Déan an t-ualach gaoithe deartha a chinneadh agus seiceáil an féidir leis an gcóras próifíle agus gearrthóg roghnaithe an ceanglas a chomhlíonadh.
• Deimhnigh go bhfuil fána an dín leordhóthanach le haghaidh phróifíl an phainéil roghnaithe agus leagan amach draenála.
• Má tá painéil leanúnacha fada pleanáilte, deimhnigh gur féidir leis an struchtúr freastal ar ghluaiseacht theirmeach ag na sceimhleacha agus an iomaire.
• Maidir le tionscadail athchóirithe, déan iniúchadh ar an riocht purlin atá ann faoi láthair agus ar an spásáil chun comhoiriúnacht a dhearbhú.
