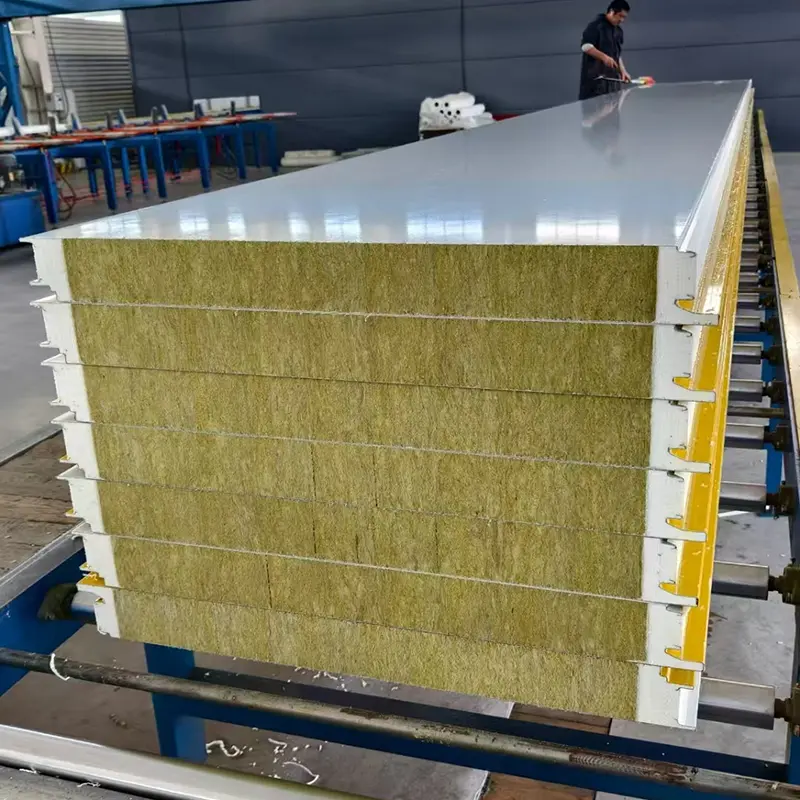

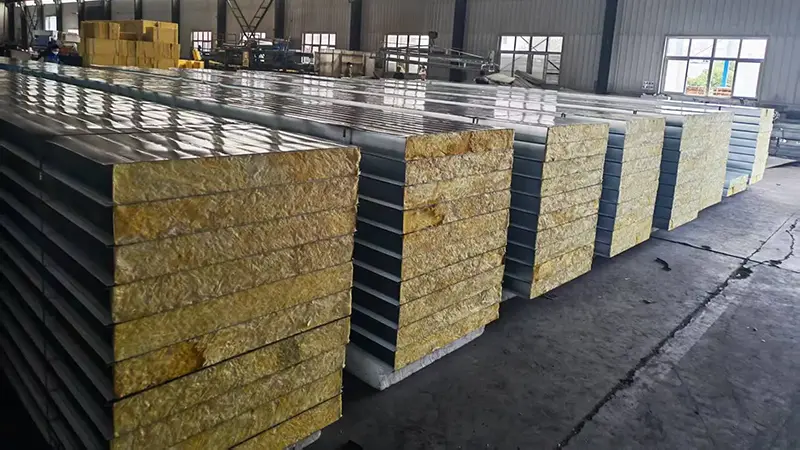

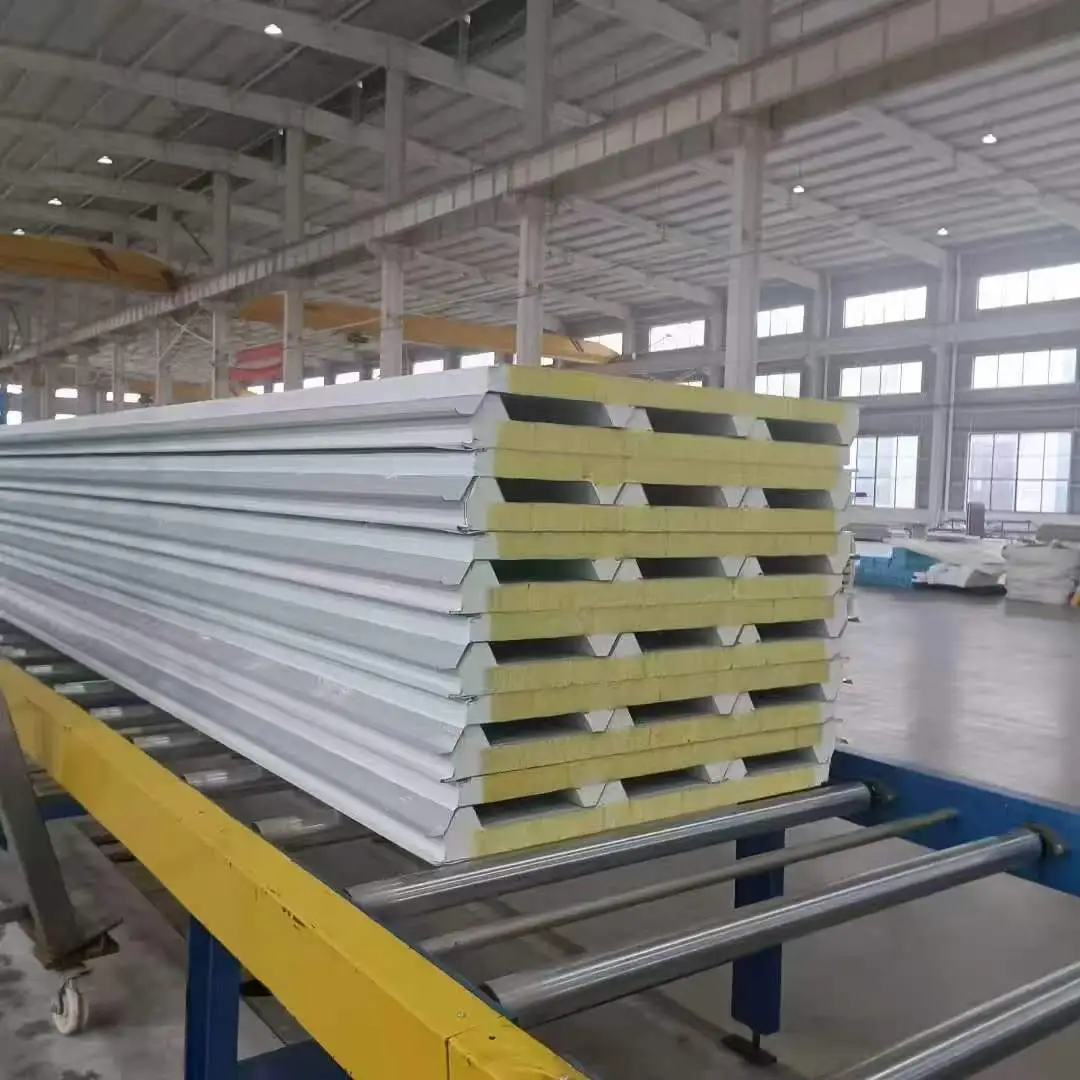

Is éard atá i bPainéil Ceapaire Olann Roof Rock, ar a dtugtar painéil chomhchodacha aghaidh miotail freisin, dhá leathán tanaí aghaidh miotail atá nasctha le croí-ábhar éadrom. Is gnách go mbíonn na leatháin atá os comhair 0.4 mm go 0.8 mm tiubh agus féadfaidh siad a bheith ina cruach ghalbhánuithe, cruach dath-brataithe, cruach brataithe Al-Zn, nó cóimhiotal alúmanaim. Roghnaítear an croí-ábhar bunaithe ar shábháilteacht dóiteáin, insliú theirmeach, agus riachtanais bhuiséid. Is iad na croí-roghanna coitianta ná olann charraig, polúireatán docht (PU), agus polaistiréin (EPS). Tá na héadanais agus an croí nasctha le greamachán, rud a chruthaíonn struchtúr craiceann faoi strus. Iompraíonn na aghaidheanna miotail fórsaí teanntachta agus comhbhrúiteacha, agus aistríonn an croí strus lomadh agus coinníonn sé na héadanais scartha, rud a fhágann go bhfuil ard-rigidity flexural i gcomparáid le meáchan an phainéil.
Is gnách go mbíonn Painéil Ceapaire Olann Roof Rock 50 mm go 200 mm tiubh le leithead éifeachtach 900 mm go 1000 mm. Raon painéil ceapaire PU ó 30 mm go 100 mm tiubh le leithead éifeachtach 1000 mm. Tá painéil ceapaire EPS ar fáil ó 50 mm go 250 mm tiubh le leithid éifeachtach 1150 mm nó 1200 mm. Go ginearálta tá fad an phainéil suas le 12,000 mm, agus is féidir faid saincheaptha a tháirgeadh de réir riachtanais an tionscadail.
| Táscaire Feidhmíochta | Polúireatán (PU) Croílár | Croílár Olann Rock | Polaistiréin (EPS) Croílár | Tagairt Chaighdeánach |
|---|---|---|---|---|
| Croídhlús | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | TS/T 868/869/689 |
| Seoltacht Theirmeach | ≤0.027 W/(m·K) | ≤0.045 W/(m·K) | ≤0.041 W/(m·K) | Tomhaistear ag teocht chomhthimpeallach |
| Neart Banna | ≥0.09 MPa | >0.06 MPa | >0.1 MPa | Idir aghaidh agus croí |
| Feidhmíocht Dócháin | Aicme B1 | Aicme A (Neamh-indóite) | Aicme B2 | GB 8624 |
| Rátáil Frithsheasmhachta Dóiteáin | Gan sonraithe | ≥60 min le haghaidh tiús ≥80 mm | Gan sonraithe | Deimhnithe ag tástálacha dóiteáin |
| Cumas Ualach Solúbtha | ≥0.5 kN/m ag L₀/200 | ≥0.5 kN/m ag L₀/250 | ≥0.5 kN/m ag L₀/250 | Teorainn sraonaidh |
| Tiús Coiteann | 30-100 mm | 50-200 mm | 50-250 mm | Incheaptha |
| Leithead Éifeachtach | 1000 mm | 900-1000 mm | 1150–1200 mm | Leithid caighdeánach |
Iompraíonn an painéal mar I-beam. Feidhmíonn na héadanais miotail mar fheirí, ag iompar struis teanntachta agus comhbhrúiteach. Feidhmíonn an croí mar an ngréasán, ag aistriú fórsaí lomadh. Ardaíonn tiús croí a mhéadú rigidity flexural gan meáchan suntasach a chur leis toisc go bhfuil an croí-dlús íseal. Ní mór do na trí chineál lárnacha íostoilleadh ualaigh flexural de 0.5 kN/m a chomhlíonadh faoin teorainn sraonaidh sonraithe. Déantar painéil olann charraige agus painéil EPS a thástáil ag L₀/250, agus déantar painéil PU a thástáil ag L₀/200.
Athraíonn riachtanais neart bannaí de réir cineál croí. Éilíonn painéil EPS neart bannaí os cionn 0.1 MPa, painéil PU ar a laghad 0.09 MPa, agus painéil olann carraige os cionn 0.06 MPa. Le linn tástála craiceann, ní mór an croí-ábhar atá fágtha ar an aghaidh a dháileadh go cothrom agus ar a laghad 85% den limistéar nasctha a chlúdach. Cabhraíonn an riachtanas seo lena dhearbhú go leanann na aghaidheanna agus na croíleacáin ag obair mar aonad aonair.
Is é an croí a chinnfidh iompar dóiteáin go príomha. Tá croíleacáin olann carraige neamh-indóite agus soláthraíonn siad rátáil friotaíochta dóiteáin 60 nóiméad ar a laghad nuair a bhíonn tiús 80 mm nó níos mó. Is féidir le croíleacáin PU rátáil lasair-retardant Aicme B1 a bhaint amach. Tá rátáil Aicme B2 ag croíleacáin EPS agus tá siad teoranta do limistéir le riachtanais íseal sábháilteachta dóiteáin. Ba cheart go dtreoródh cóid dóiteáin tionscadail an rogha lárnach.
Tugann croíleacáin PU an seoltacht teirmeach is ísle ag 0.027 W/(m·K) nó níos lú, agus EPS ag 0.041 W/(m·K) ina dhiaidh sin agus olann charraige ag 0.045 W/(m·K). Ba cheart go ndéanfadh an roghnú spriocanna inslithe, rátáil dóiteáin agus buiséad a chothromú. I gcás riachtanas inslithe áirithe, is féidir le painéil PU a bheith níos tanaí ná painéil EPS nó olann carraige.
Tá painéil lárnacha olann carraige oiriúnach d'fhoirgnimh a bhfuil gá le hábhair chlúdaigh neamh-indóite, mar phlandaí tionsclaíocha a bhfuil riosca ard dóiteáin acu, foirgnimh phoiblí, seomraí glan, agus limistéir ina n-ordaíonn cóid dóiteáin ábhair Aicme A. Soláthraíonn siad ionsú fuaime maith freisin, atá úsáideach i dtimpeallachtaí torannacha.
Tá croí-phainéil PU oiriúnach do thionscadail ina bhfuil gá le insliú theirmeach uasta laistigh de thiús teoranta, amhail stóráil fuar, stórais faoi rialú teochta, agus foirgnimh atá tíosach ar fhuinneamh. Déanann a rátáil dóiteáin B1 iad a bheith inghlactha i go leor iarratas, ach ba cheart rialacháin dóiteáin áitiúla a dhearbhú.
Is rogha eacnamaíoch iad painéil lárnacha EPS d'fhoirgnimh a bhfuil ceanglais íseal sábháilteachta dóiteáin acu, mar struchtúir shealadacha, foirgnimh talmhaíochta, agus roinnt stórais. Soláthraíonn siad insliú maith ar chostas níos ísle, ach cuireann a rátáil B2 srian le húsáid i limistéir áitithe nó ardriosca.
Is é olann carraig an t-aon rogha neamh-indóite i measc na dtrí cinn agus soláthraíonn sé an fhriotaíocht dóiteáin is airde. Is féidir le PU B1 a bhaint amach, cé go bhfuil EPS B2. I gcás foirgnimh le cóid dóiteáin dian, is gá olann carraige de ghnáth.
Is féidir, is féidir painéil ceapaire a úsáid le haghaidh ballaí agus díonta araon, ach d'fhéadfadh go mbeadh gnéithe breise ag teastáil ó phainéil dín mar phróifílí níos láidre, dearadh draenála níos fearr, agus friotaíocht ardaithe gaoithe níos airde. Deimhnigh leis an monaróir go gcomhlíonann an painéal roghnaithe riachtanais ualaigh dín.
Cuireann PU insliú teirmeach níos fearr ar fáil in aghaidh an aonaid tiús agus neart bannaí níos airde, ach cosnaíonn sé níos mó. Tá EPS níos éadroime agus níos saoire. Más féidir spriocanna inslithe a bhaint amach le painéal EPS níos tiús, b'fhéidir gurb é an rogha is eacnamaí é. Ba cheart go dtreoródh ríomhanna teirmeach an cinneadh.
I measc na gcaighdeán ábhartha tá JC/T 868 do phainéil ceapaire polúireatán aghaidh miotail, JC/T 869 do phainéil ceapaire olann carraige aghaidh miotail, agus JC/T 689 do phainéil ceapaire polaistiréin aghaidh miotail. Ba cheart go dtagródh sonraíochtaí tionscadail agus critéir glactha do na doiciméid seo.
