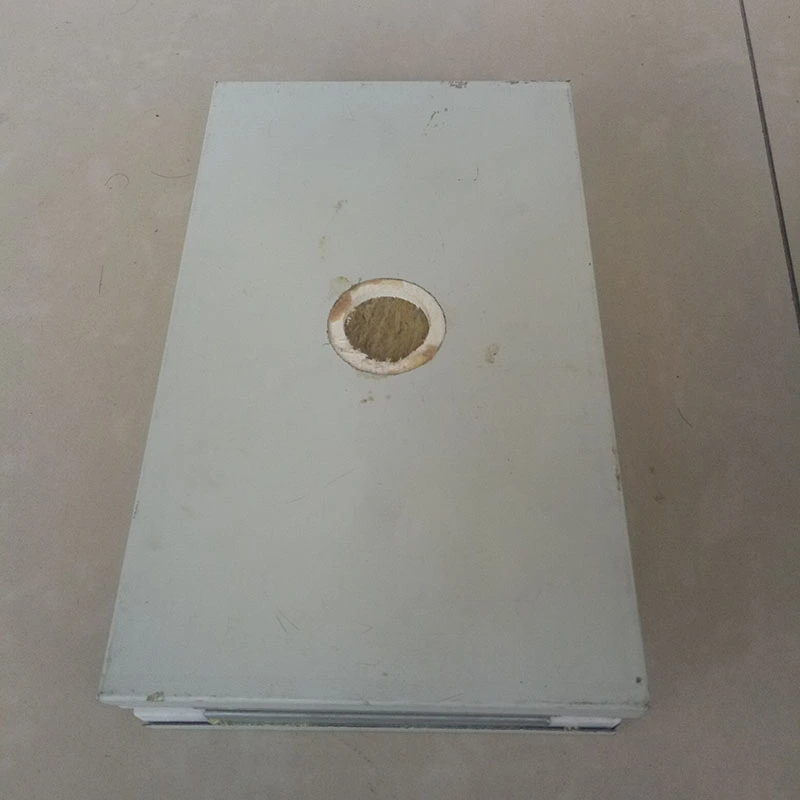

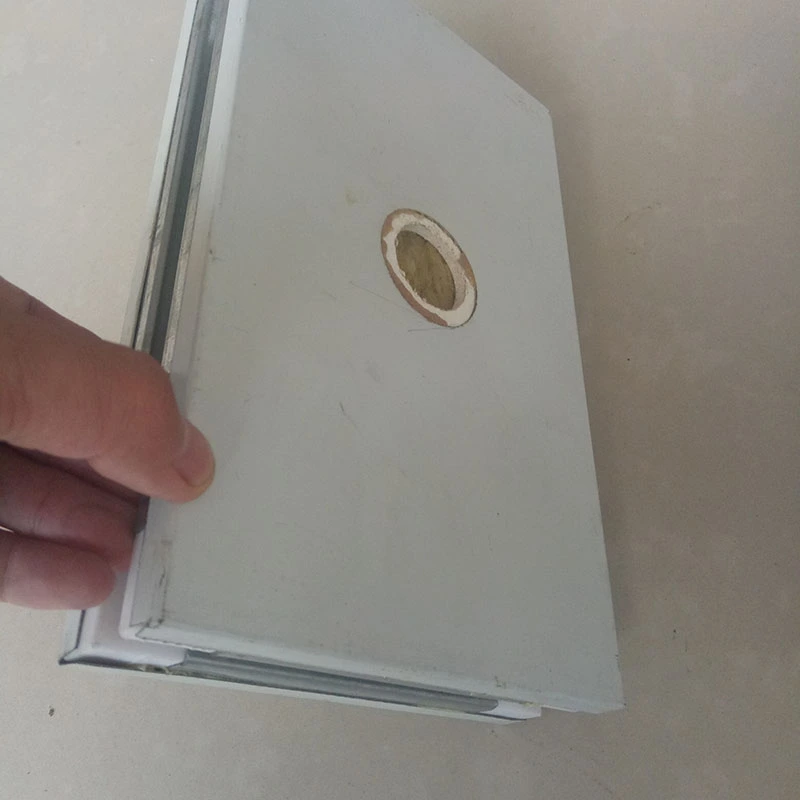

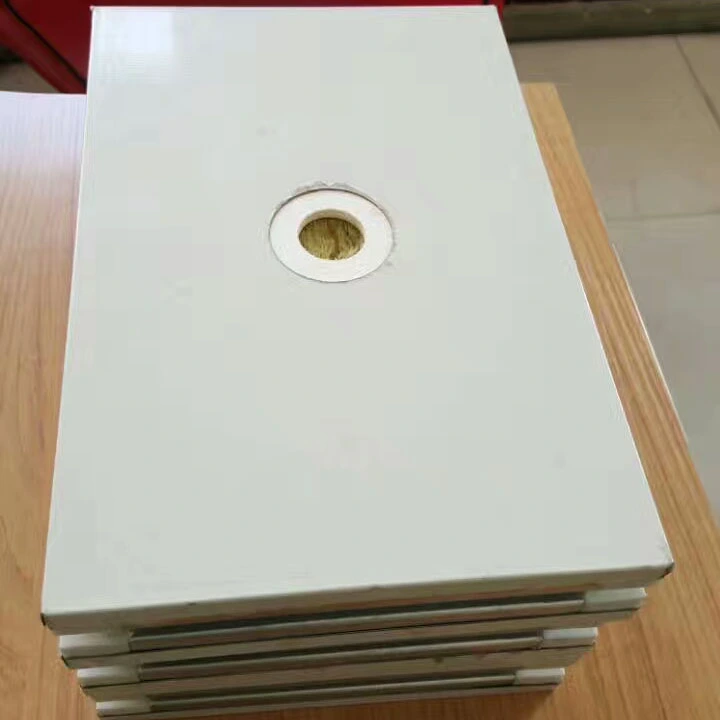

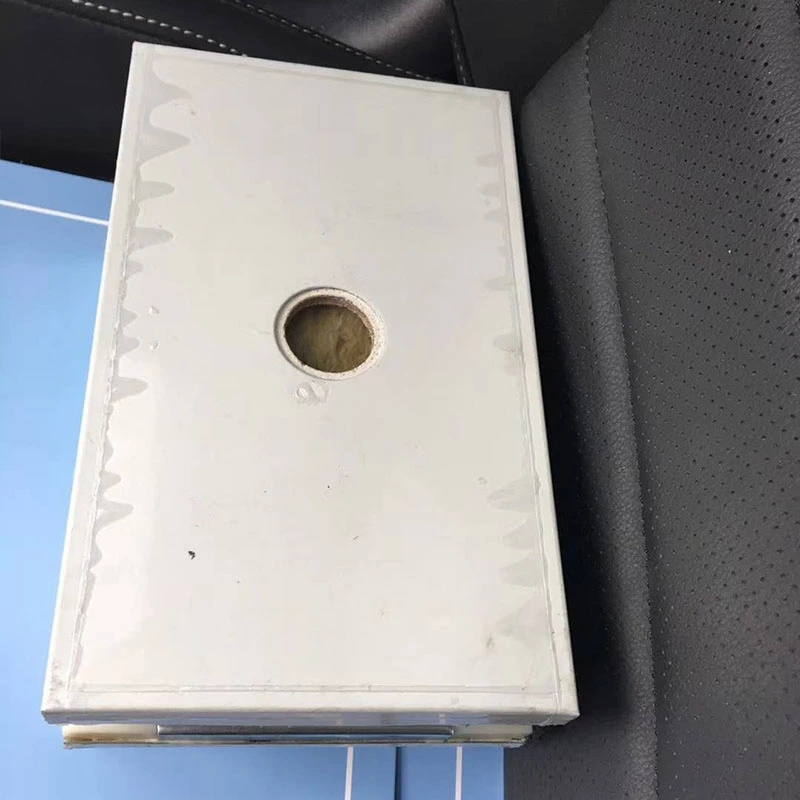

Is ábhair imfhálaithe iad Painéil Cleanroom Lámhdhéanta, ar a dtugtar painéil chomhchodacha lámhdhéanta freisin, a tháirgtear tríd an bhfráma inmheánach a chóimeáil de láimh seachas próiseáil leanúnach líne táirgeachta.Ábhair Foirgníochta SENBOSoláthraíonn na painéil seo do thionscadail seomra glan a éilíonn cruinneas ardtoiseach, maoile dromchla, agus séalaithe comhpháirteach daingean.
Tá struchtúr ceapaire ilchodach ar na painéil le haghaidheanna cruach dath-brataithe de ghrád seomra glan ar an dá thaobh (0.4-0.8 mm tiubh, le cruach dhosmálta ar fáil ach é a iarraidh) agus croí-ábhar feidhmiúil. Tá an imlíne séalaithe le fráma stiall cruach ghalbhánuithe. Is é an príomh-difríocht ó phainéil meaisín-dhéanta ná an próiseas cóimeála láimhe, rud a cheadaíonn rialú níos déine ar ailíniú fráma agus comh-oiriúnach. Déanann sé seo na painéil oiriúnach go háirithe do thimpeallachtaí a bhfuil aerdhíonacht dhian agus riachtanais aeistéitiúla acu.
Tá roinnt bunroghanna ar fáil, gach ceann díobh roghnaithe le haghaidh rátálacha dóiteáin, láidreachta agus riachtanais bhuiséid.
Croílár ilchodach olann carraige olann carraige / gloine-maignéisiam (MGO):Úsáideann sé olann carraige hidreafóbach (dlús 100–140 kg/m³, seoltacht theirmeach ≤0.043 W/(m·K), hidreafóbacht ≥98%) lannaithe ar thaobh amháin nó ar an dá thaobh le cláir threisithe gloine-mhaignéisiam. Tugann an chumraíocht MGO dhá thaobh an fhriotaíocht dóiteáin is airde.
Croílár ocsasulfate maignéisiam (MOS):Tá rátáil dóiteáin Aicme A1 aige, ionsú uisce ≤0.8%, agus friotaíocht ardteochta os cionn 1200 ° C. Comhcheanglaíonn sé friotaíocht dóiteáin agus friotaíocht taise le próifíl meáchan éadrom.
Croílár carraige shilice (olann carraige modhnaithe):Tá dlús thart ar 80 kg/m³, le rátáil dócháin Aicme A agus teochtaí friotaíochta dóiteáin níos airde ná 1000 °C.
Croílár meala páipéir nó alúmanaim:Meáchan éadrom agus ard-neart, oiriúnach d'iarratais a bhfuil teorainneacha féinmheáchain acu nó ceanglais éilitheacha maoile dromchla.
I measc na roghanna tiús painéil tá 50 mm, 75 mm, agus 100 mm, le saincheaptha ar fáil ó 30 mm go 200 mm. Tá leithid caighdeánach 980 mm agus 1180 mm, agus is féidir leithid neamhchaighdeánach a tháirgeadh ar iarratas. Téann faid painéil balla suas le 6000 mm, agus tá faid painéil uasteorainn teoranta do 3000 mm.

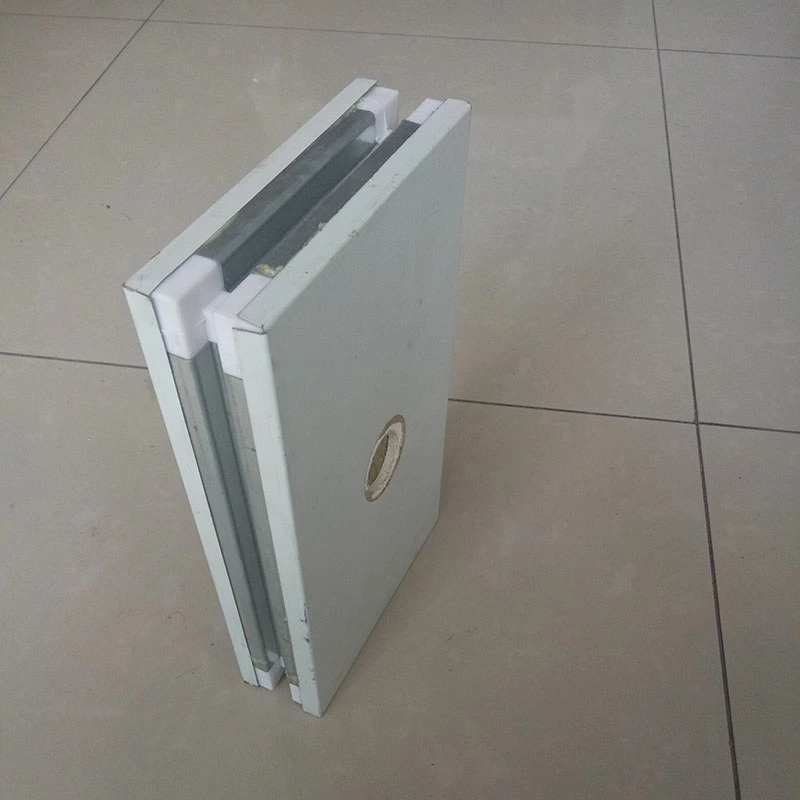

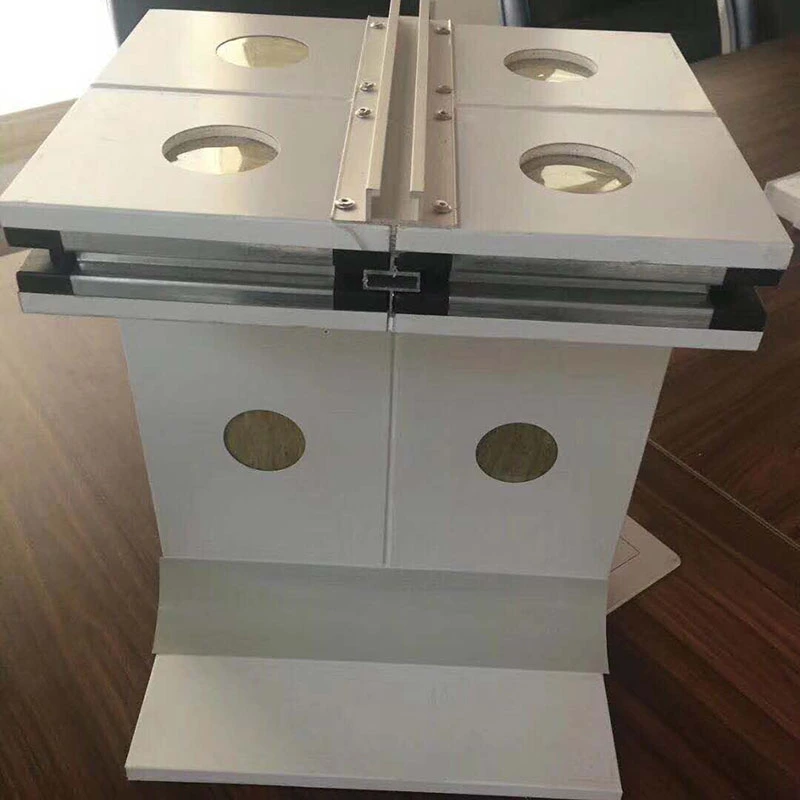

I measc na modhanna ceangail tá cumraíochtaí comhpháirteacha próifíl H-phróifíl, teanga-agus-groove, comhghlasála, agus "trí bhean-aon-fhir". Braitheann an rogha ar an seicheamh suiteála, na ceanglais ina saothraítear rónta, agus an bhfuiltear ag súil le díchóimeáil sa todhchaí.
Comhlíonann an táirge GB/T 23932-2009 (painéil ceapaire inslithe theirmigh aghaidh miotail d’fhoirgnimh) agus JC/T 2761-2023 (ceanglais theicniúla maidir le feidhmíocht íonú na bpainéal maisiúil a bhfuil feidhmeanna íonúcháin acu).
Tá sábháilteacht dóiteáin mar ghné lárnach in innealtóireacht seomra glan. Ag brath ar an gcroí-ábhar, is féidir leis an rátáil feidhmíochta dócháin Aicme A nó Aicme A1 a bhaint amach. Athraíonn teorainneacha friotaíochta dóiteáin de réir cumraíochta: déanann painéil 50 mm le sraith amháin MGO agus olann carraige 1 uair ar a laghad a bhaint amach; Déanann painéil 50 mm le sraitheanna dúbailte MGO 2 uair ar a laghad a bhaint amach; agus sroicheann painéil 100 mm le sraitheanna dúbailte MGO 4 uair an chloig ar a laghad. Seasann painéil ocsasulfate maignéisiam teocht ard os cionn 1200 ° C gan astú deatach tocsaineach.
Maidir le tionscadal Pháirc Nua Thionscal Sláinte Ré Nua Yantai (infheistíocht iomlán de 2 billiún RMB, a chlúdaíonn 278,300 m²), roghnaíodh painéil lámhdhéanta dúbailte MGO olann carraige don cheardlann táirgthe forlíonta sláinte, ceardlann táirgeachta ceimiceach laethúil, agus ionad T&F / tástála. Ba é achar iomlán an iarratais ná thart ar 26,000 m². Bhain an tionscadal úsáid as frámaíocht bogha-chruthach cruach ghalbhánuithe 0.8 mm agus córais cúinne speisialaithe. Tá doiciméid agus grianghraif an tionscadail ar fáil ach iad a iarraidh.
Tugann an ciseal athneartaithe MGO ilchodach agus an fráma imlíne cruach ghalbhánuithe cumas ualachiompartha flexural níos airde agus friotaíocht tionchair níos airde ná na painéil meaisín-dhéanta. Taispeánann an tástáil cumas flexural de 0.5 kN/m² ar a laghad do phainéil balla agus 1.2 kN/m² do phainéil síleála, arna thomhas ag sraonadh L₀/250.
Coinnítear maoile an dromchla ag 0.5 mm nó níos fearr, rud a thacaíonn le riachtanais bailchríoch dian na hinnealtóireachta seomra glan agus a chabhraíonn leis na painéil fanacht cothrom le linn úsáide fadtéarmach.
Coinníonn an dlúth miotail aghaidh agus croí olann carraige hidreafóbach (éarthacht uisce ≥98%) na painéil saor ó ionsú taise agus fás múnla i dtimpeallachtaí seomra glan ard-taise. Tá ráta ionsú uisce de 0.8% nó níos lú ag croí oxysulfate maignéisiam agus ní léiríonn sé aon dífhoirmiúchán tar éis ocht n-uaire an tumoideachais uisce. Cuireann an ciseal ilchodach MGO friotaíocht taise breise agus tá airíonna frithmhiocróbach nádúrtha aige.
Raonta seoltacht theirmeach na croí olann carraige ó 0.035 go 0.043 W/(m·K), ag brath ar an gcineál croí sonrach. Cuidíonn an chóireáil hidreafóbach le feidhmíocht inslithe cobhsaí a choinneáil i gcoinníollacha teochta agus taise leanúnach, ag laghdú tomhaltas fuinnimh HVAC.
Ceadaíonn an struchtúr lámh-chóimeáilte painéil aonair a bhaint agus a athshuiteáil gan aon damáiste. Tá sé seo úsáideach nuair is gá trealamh a athlonnú, próisis a choigeartú, nó tá gá le hathchumrú spásúil tar éis na tógála tosaigh. Is féidir painéil a shaincheapadh freisin le coirnéil cuartha, seoltáin leabaithe, oscailtí réamh-ghearrtha, agus fuinneoga comhtháite, rud a laghdaíonn próiseáil tánaisteach ar an láthair agus a chabhraíonn le cuma foriomlán an chórais cleanroom a chothabháil.
Tá na paraiméadair seo a leanas bunaithe ar tháirgeadh caighdeánach agus ar chaighdeáin tástála ábhartha. Tá tuarascálacha tástála ar fáil ach iad a iarraidh.
| Táscaire Feidhmíochta | Paraiméadar/Sonraíocht | Nótaí / Bunús Caighdeánach |
|---|---|---|
| Ábhar Painéil | Cruach brataithe le dath de ghrád cleanroom / Cruach dhosmálta / cruach ghalbhánuithe | Tiús: 0.3-0.8 mm; saincheaptha dhá thaobh |
| Cineál Ábhar Croí | Olann charraige, olann carraige MGO singil/dúbailte, MOS, carraig shilice, cíor mheala | Roghnaithe bunaithe ar riachtanais dóiteáin agus neart |
| Croídhlús (olann carraige) | 80–140 kg/m³ | Hidreafóbacht: ≥98% |
| Seoltacht Theirmeach | 0.035–0.043 W/(m·K) | Ag brath ar chineál lárnach |
| Tiús an Phainéil | 50 / 75 / 100 mm (inoiriúnaithe: 30-200 mm) | |
| Leithead an Phainéil | 980 mm, 1180 mm (caighdeánach) | Méideanna neamhchaighdeánacha ar fáil |
| Fad Painéil Balla | ≤6000 mm | |
| Fad Painéil Uasteorainn | ≤3000 mm | |
| Feidhmíocht Dócháin | Aicme A / A1 (neamh-indóite) | Tástáilte in aghaidh GB 8624-2012 |
| Teorainn Frithsheasmhachta Dóiteáin | MGO singil 50 mm: ≥1 h; dúbailte MGO 50 mm: ≥2 h; dúbailte MGO 100 mm: ≥4 h | Bunaithe ar thástálacha caighdeánacha dóiteáin |
| Cumas Solúbtha an Phainéil Balla | ≥0.5 kN/m² | Ag sraonadh L₀/250 |
| Cumas Solúbtha an Phainéil Uasteorainn | ≥1.2 kN/m² | Ag sraonadh L₀/250 |
| Ionsúite Uisce (croílár MOS) | ≤0.8% | Gan aon dífhoirmiúchán tar éis tumoideachais 8 h |
| Caighdeáin Fheidhmiúcháin | GB/T 23932-2009, GB 8624-2012, JC/T 2761-2023 | Doiciméadú comhréireachta ar fáil |
Le haghaidh ceardlanna cógaisíochta GMP agus línte táirgeachta vacsaíní:Is minic a shonraítear painéil olann carraige dúbailte-MGO le tiús 100 mm le haghaidh criosanna dóiteáin ina bhfuil gá le rátáil 4 uair an chloig. Deimhnigh go gcomhlíonann an t-ábhar lárnach agus an t-éadan le ceanglais chomhoiriúnachta glaineachta agus díghalrúcháin an tionscadail.
Le haghaidh seomraí glan leictreonaic agus leathsheoltóra:Féadfar croíleacáin éadroma cosúil le cíor mheala alúmanaim a mheas nuair is ábhar imní é féinmheáchan. Deimhnigh go gcomhlíonann maoile an phainéil na ceanglais maidir le haonfhoirmeacht sreafa aeir laminach.
I gcás réimsí próiseála bia ard-taise:Tairgeann croíleacáin MOS ionsú íseal uisce agus airíonna frithmhiocróbacha nádúrtha. Déan é a chomhcheangail le héadanas cruach dhosmálta in áiteanna ina mbíonn níochán síos go minic.
Le haghaidh spásanna is féidir a athchumrú:Roghnaigh modh nasctha a thacaíonn le díshuiteáil, mar shampla H-phróifíl nó hailt idirghlasála. Laghdaíonn sé seo costais athchóirithe sa todhchaí agus laghdaítear aga neamhfhónaimh le linn athruithe ar leagan amach.
1.Imfháluithe seomra glan ard-sábháilteachta dóiteáin do cheardlanna GMP bithchógaisíochta, línte táirgeachta vacsaíní, agus saotharlanna bitheolaíocha.
2.Seomraí oibriúcháin ospidéil, bardaí ICU, agus saotharlanna cógaisíochta T&F.
3.Cleanrooms do leictreonaic agus leathsheoltóirí, monarchana déantúsaíochta sliseanna, agus ceardlanna uirlisí beachta.
4.Imfhálú le haghaidh seomraí glan próiseála bia, áiseanna táirgthe déiríochta, agus cistineacha lárnacha.
5.Seomraí glan le haghaidh táirgeadh ceallraí litiam fuinnimh nua agus déantúsaíocht modúl fótavoltach.
Tugann painéil lámhdhéanta smacht níos déine ar ailíniú an fhráma inmheánaigh agus ar chomhoiriúnacht, rud a fhágann go bhfuil maoile dromchla níos fearr agus dochtúlacht iomlán ann. Is minic a shonraítear iad le haghaidh seomraí glan ardleibhéil ina bhfuil aerdhíonacht agus cumas ualachiompartha ríthábhachtach. Tá painéil meaisín-dhéanta níos eacnamaí agus féadfaidh siad a bheith leordhóthanach le haghaidh feidhmchláir chaighdeánacha.
Le haghaidh rátáil dóiteáin 4 uair an chloig, is é painéal 100 mm tiubh le boird ocsaíd mhaignéisiam dhá thaobh agus croí olann carraige an chumraíocht a mholtar. Táthar tar éis é seo a thástáil go dtí an teorainn 4 huaire. Deimhnigh le hinnealtóir sábháilteachta dóiteáin an tionscadail go gcomhlíonann an tionól sonraithe ceanglais an chóid áitiúil.
Tá. Ceadaíonn an dearadh in-díshuite painéil aonair a bhaint agus a athshuiteáil gan aon damáiste. Tá sé seo úsáideach go háirithe i seomraí glana ina n-athraíonn leagan amach trealaimh nó ina bhfuil sé beartaithe leathnú amach anseo. Bíonn tionchar ag an rogha modh nasctha ar an éascaíocht díchóimeála.
Tá an dá chroílár taise-resistant. Tá ráta ionsú uisce 0.8% nó níos lú ag croíleacáin MOS agus ní dhífhoirmíonn siad tar éis tumoideachas fada. Bíonn croíleacáin olann carraige ag brath ar chóireáil hidreafóbach chun ráta éathlaithe uisce de 98% ar a laghad a bhaint amach. I gcás timpeallachtaí thar a bheith fliuch, b'fhéidir gurb é MOS an rogha is fearr; d'fhormhór na bhfeidhmchlár seomra glan, éiríonn go maith le ceachtar croí nuair a bhíonn siad séalaithe i gceart.
Áirítear le saincheaptha tiús neamhchaighdeánach (30-200 mm), leithid speisialta, coirnéil chuartha, seoladáin leabaithe, oscailtí réamh-ghearrtha, agus fuinneoga comhtháite. Cuidíonn na roghanna seo le próiseáil tánaisteach ar an láthair a laghdú agus comhsheasmhacht amhairc an tseomra ghlan a choinneáil. Tá orduithe custaim faoi réir íosmhéideanna agus agaí tionscanta sínte.
Is monaróir é Tianjin SENBO Building Materials Technology Co., Ltd., painéil cleanroom lámhdhéanta, painéil cleanroom olann carraig, gabhálais alúmanam cleanroom, doirse cleanroom, agus táirgí clúdaigh miotail eile. Tá ár mbonn táirgthe lonnaithe i gCrios Forbartha Eacnamaíoch Jinghai, Tianjin, an tSín, atá feistithe le línte táirgeachta uathoibrithe agus próiseas cigireachta cáilíochta ceithre chéim. Le haghaidh tuilleadh faisnéise faoinár mhonarcha, deimhnithe, cumais tástála, agus tagairtí tionscadail, tabhair cuairt ar árMaidir Linneleathanach nódéan teagmháil lenár bhfoireann innealtóireachta.
